Mods Dongle RTL2832 ricezione HF 0-30 Mhz Direct Sampling
by I6IBE Ivo _IW6OVD Fernando __Filtro-passa-basso _Mixw RTTY _Mixw PSK31 _ video You-Tube
Video
test 40 metri
_test
7,070 Mhz
_Video
SCAN 2 frequenze _Video
SCAN BAND

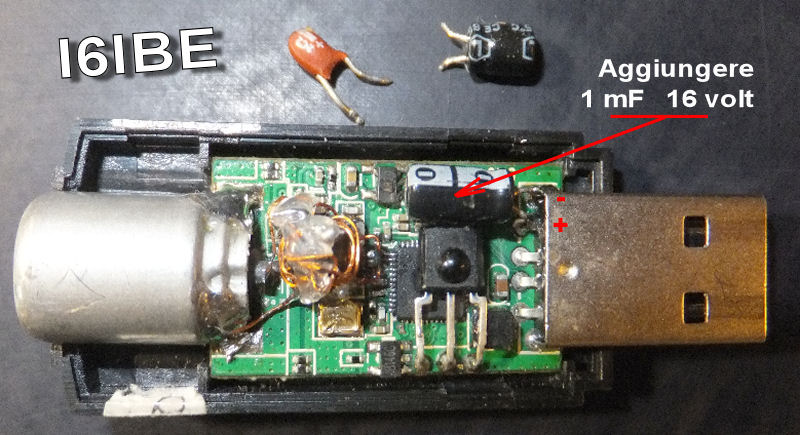

Modificando una chiavetta dongle RTL2832, inserendo un piccolo trasformatore toroidale in configurazione un-un 4:1 cablato su una perlina di ferrite con un avvolgimento bifilare primario 8+8 e altre 8 spire sul secondario verso l'antenna, otterremo un perfetto, quanto funzionale ricevitore per le gamme HF in grado di sintonizzare da 0 a 30 Mhz in tutti i modi operativi. La geniale idea e opera di YU3MA Aleksandar, altre info SDR sul suo sito http://mikikg.wordpress.com/ . Per i test abbiamo utlizzate chiavette orama fuori servizio, una pennetta SORDA, desensibilizzata, quindi inutilizzabile per la ricezione classica da 60 a 1700 Mhz, ovvero un dongle con il chip sintonizzatore E4000 non funzionante. Applicando la modifica del piccolo toroide si abilita il dongle al campionamento DIRECT SAMPLING, collegare il primario del piccolo trasformatore 4:1 direttamente sui piedini 1 e 2 del chip RTL2832 (oppure ai piedini 4 e 5, rimuovendo C3 e C4 ), il secondario andra' alla presa di Antenna HF. Sulla chiavetta vanno rimossi i condensatori C1 e C2 posti tra i 2 chip. L'autore consiglia di saldare un condensatore elettrolitico da 1 mF sui piedini + e - della porta USB. Occorre anche scaricare due DLL ( rtlsdr.dll e SDRSahrp.RTLSDR.dll ) se volete aggiornare, upgradandolo, il vostro sdrsharp, senza scaricare l'intero pacchetto. Queste implementeranno il nuovo RTL-SDR Controller, che permette di selezionare, alla voce configure, SAMPLING MODE il DIRECT SAMPLING, e i modi Quadrature Sampling selezionando tra " I branch, antenna collegata ai pin 1 e 2 " o " Q branch, antenna collegata ai pin 4 e 5 ", il piedino 3 dell'RTL2832 risulta n.c (non collegato). Con questa semplice modifica, il dongle campionera' i segnali radio, ricevendo direttamente le frequenze da 0 a 30 Mhz, permettendo di ricevere tutte le stazioni SSB/CW/AM in gamma 10, 20, 40, 80, 160 in tutti i modi operativi, con una sensibilita' che non sfigura affatto se paragonata al mio fido FT-897 Yaesu. La fase piu' complicata dell'intera operazione risulta senz'altro quella hardware, ossia la rimozione dei condensatori C1 e C2 e la saldatura del piccolo toroide con avvolgimento un-un bifilare sui piedini 1 e 2 (oppure 4 e 5 ) del RTL2832, e del sottilissimo filo smaltato utilizzato per l'avvolgimento. Occorre mano ferma e saldatore di buona fattura con punta molto sottile, noi ci siamo riusciti con l'aiuto di IW6PIC Ivo ed il suo, potente microscopio elettronico adatto alla componentistica SMD. Non sono richieste DLL aggiuntive se procedete all'istallazione del files completo SDRSHARP, prelevabile dal sito ufficiale, basta scaricare il pacchetto, sdr-install.zip autoestraente e autoistallante presente nella pagina download di SDRSHARP, che contiene il software necessario, le dll , e anche l'ultimo ZADIG.exe. Lanciando il file install.bat questo provvede automaticamente alla creazione dei files necessari ovvero del pacchetto completo sdrsharp in una directory, bello e pronto per essere lanciato e utilizzato. Nuovo PLUGIN per l'attivazione della funzione SCANNER su SDRHARP, scansiona tra due frequenze o l'intera banda impostata a passi selezionabili, e possibilita' di record audio. Infine un utilissimo FILTRO Passa-Basso , cut 60 Mhz, da interporre tra l'antenna e il dongle HF. 73 de I6IBE Ivo & IW6OVD Fernando
 |
 |
 |
 |
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
