I6KGD (Silent key)
![]() |
Premetto che l'ideazione e la realizzazione di questa antenna long wire e' stata eseguita dal mio carissimo amico Gianni I6KGD con il quale ho avuto il piacere di lavorare e condividere tante idee. Se oggi ho un po' di conoscenze nel campo dell'elettonica lo devo anche a lui, purtroppo Gianni non c'e' più, la scorsa estate ci ha lasciato, ha annunciato l'ultimo QRT.Per questo voglio ricordarlo mostrando ciò che ha costruito grazie alle sue conoscenze nel campo dell'elettronica e nel settore radioamatoriale.

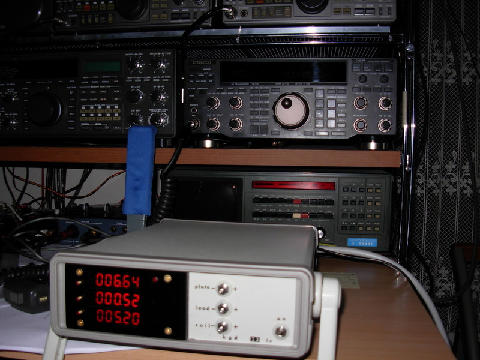

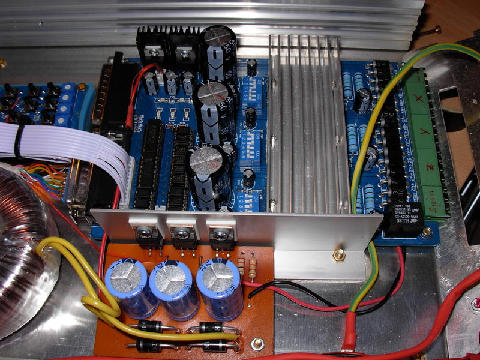

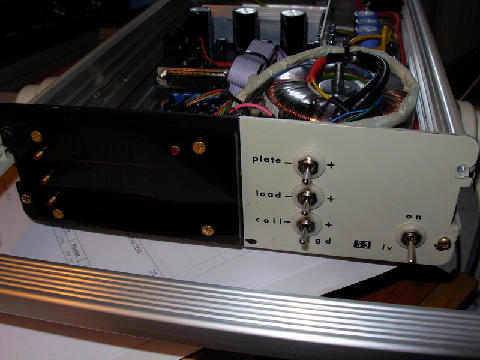

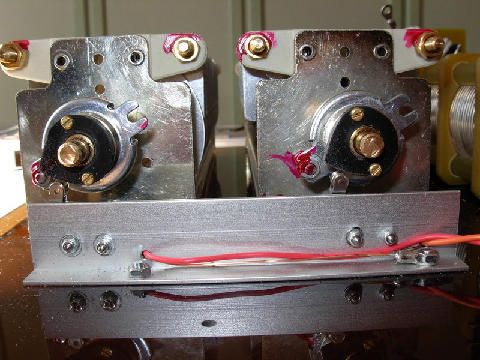

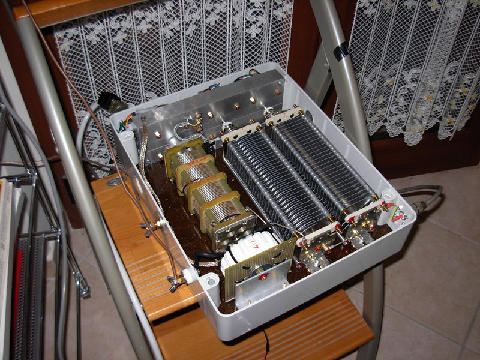

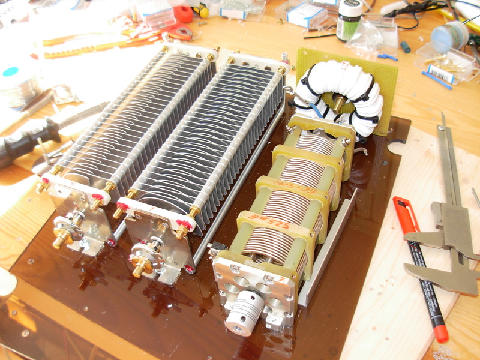

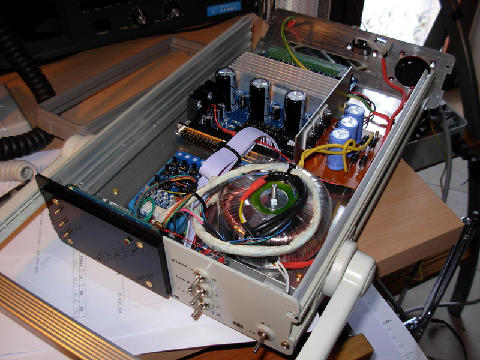

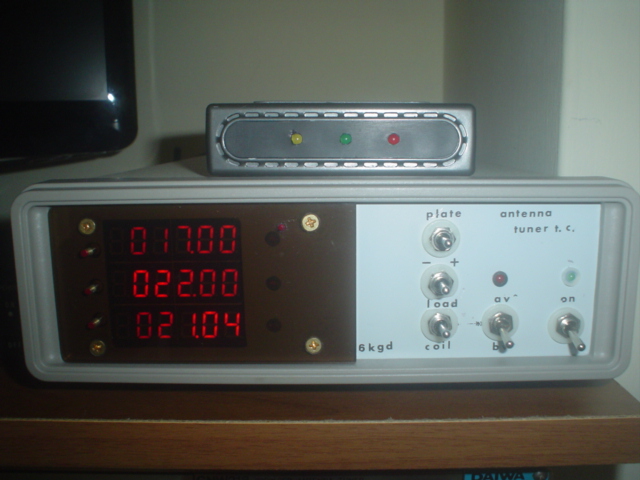

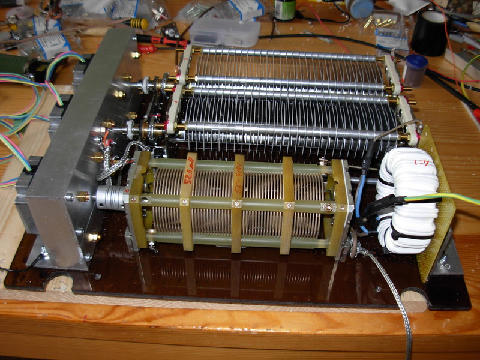

Sul suo sito I6KGD oltre ad alcune foto descriveva la sua realizzazione. Lo schema realizzato un classico accordatore a T, molto simile all'MFJ-962-D l'uscita del secondo variabile e' collegata ad un Bal-Un 4:1 che ha lo scopo di collegare elettricamente a massa l'ingresso dell'antenna.Questo per eliminare le tensioni elettrostatiche accumulate dalla Filare.L'accordatore realizzato lavora fino a 2 KW di potenza applicata, per la spaziatura dei variabili utilizzati e del balun fatto con due toroidi T-300 accoppiati e filo in teflon..Il sistema di controllo della induttanza variabile e dei condensatori è realizzato con tre motori passo passo e un circuito di comado per CNC preso su ebay , provvisto di telecomando ( per un uso senza il PC) e disply di posizione dei tre motori.In sostanza si comporta come un accordatore manuale controllato dalla consolle, va detto che bisogna (come si vede dalle foto) realizzare gli azzeramenti meccanici per le quattro posizioni ( due per i veriabili e due per inizio e fine rotary coil) perchè all'accensione i contatori sono azzerati e necessitano di un set di posizione. Si tratta di quattro fine corsa che "sentono" la posizione a zero dei variabili e inizio e fine corsa della bobina .Questa costruzione è stata per me una prima esperienza di azionamento a controllo numerico, certo sono in commercio tuner automatici dal prezzo anche modesto, ma che hanno una potenza applicabile anche modesta, il mio obbiettivo la costruzione di un sistema capace di "reggere" potenze discrete che non è reperibile facilmente (ed economicamente) sul mercato.Va detto che è possibile azionare con appropriato software il sistema in automatico attraverso un PC ed un misuratore di stazionarie che controlli il tutto, forse sarà la prossima sfida...Per ora mi godo il piacere di avere un accordatore a piede di antenna che controlla perfettamente la mia Long-Wiro dai 160 mt ai 10 mt con ottimi risultati e senza problemi di disadattamento o di risonanza della linea di alimentazione, ora perfettamente accordata a 50 ohm.
