XPHASE, QRM Eliminator, QKiller I6IBE Ivo Brugnera by DK9NL

Download schema elettrico e circuito stampato        Video YouTube

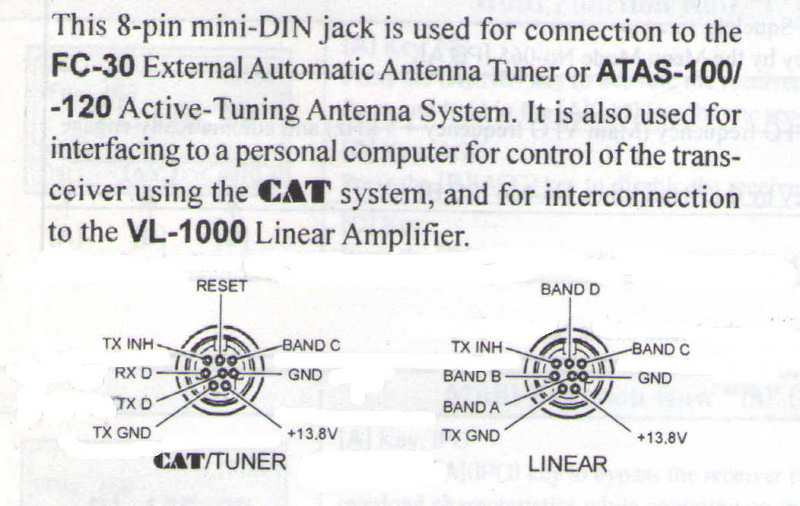

  Video X-Phase slim          VideoX-Pase FT-897         X-Phse come funziona

Salve, se come me siete afflitti da QRM impulsivo sulle bande HF, lo S'meter inchiodato a fondo scala anche in assenza di segnali, questo e' quello che fa per voi, un soppressore di QRM o rumore di fondo generato non da voi da qualche diavoleria situata nei presso della vostra abitazione, potrebbe trattarsi di faretti led, alimentatori switching, inverter, televisori led, decoder, computer, registratori di cassa, illuminazione stradale, video sender, router ecc ecc, il vostro RX HF soffre, l'S-Meter fisso a S8 su qualunque banda, l'impossibilita' di ascoltare il segnalino basso o DX, un insopportabile fruscio di fondo che copre la maggior parte dei segnali in gamma impedendovi di operare correttamente sulle bande HF ? Costruitevi un NOISE-KILLER, un QRM-ELIMINATOR, un soppressore di rumore intelligente, opera dell'ingegno di DK9NL. Il principio di funzionamento e' molto semplice, il circuito e' formato da 2 JFet J310 in configurazione preamplificatore, al circuito quindi vanno collegate sia l'ANTENNA principale che un antenna FALSA ossia un "radiatore" di filo lungo 10 metri circa all'interno o esterno della vostra abitazione, ambedue le antenne capteranno segnali RADIO, la VERA antenna ricevera' segnali UTILI oltre al rumore, la FALSA antenna captera' solo il QRM o RUMORE. I segnali in arrivo alle antenne verranno SFASATI tra loro di 180 gradi, va da se che segnali uguali, si ANULLERANNO tra loro, lasciando passare intatto solamente il segnale UTILE quindi la stazione che stavate ascoltando o il debole segnale DX. Spiegazione empirica e "pittoresca" dell'X-Phase ma e' quanto basta per invogliarvi a costruirvelo :-) funzionamento impeccabile e garantito, il vostro S'METER tornera' a S1 in assenza di segnali, ascolto piacevole e riposante di tutte le bande HF. Il geniale autore DK9NL mette a disposizione schemi elettrici, stampati e layaut componenti per una facile replica, il costo e' limitato alla costruzione dello stampato, a all'acquisto di 3 potenziometri, un paio di JFET J310, un paio di RELE 12 volt 2 scambi, resistenze e condensatori, con 15 euro ve la cavate, il KIT credo costi 24 euro (non so se e' disponibile), come contenitore ho recuperato uno commutatore switch per "porte parallele", di vecchia memoria, CS realizzato manualmente con penna a inchiostro. Attenzione, i disegni ufficiali mostrano il circuito stampato pronto per la stampa con i "fogli blu" quindi risulta "flippato" ovvero visto dal " lato componenti". All'accensione i rele' vengono eccitati e X-Phase entra in funzione, se passate in TX un circuito COR o un apposito comando PTT rilascia i rele che bypassano l'X-Phase evitando che la RF bruci irrimediabilmente i JFET. Per i possessori di rtx Yaesu FT-897, 857, 817 un semplice circuito preleva il segnale "TX-GND" dal connettore MINIDIN 8 pin CAT/LINEAR con funzione di PTT. Su un secondo esemplare di X-Phase sono stati sotituiti i piccoli rele' da 1A con modelli da 8A in grado di sopportare ben oltre i 100 Watt RF, attenzione questi rele' oltre al "passo" della bobina differente hanno anche contatti NC-NA disposti diversamente, lo stampato va rimaneggiato nelle piazzole degli "scambi". Il "frontalino" del contenitore e' stato personalizzato e "stampato" su carta fotografica glossy lucida e "plastificato" dando un tocco professionale al X-Phase. Ho appena costruito una versione "slim" di X-Phase, adatta allo Yaesu FT-817, sostituiti i piccoli rele da circuito stampato 2 A con rele FINDER da 8-16 A reperibilissimi e piu' adatti alle tensioni RF in gioco, in fondo il nuovo circuito stampato 10x5 cm pronto per la stampa e l'uso, vista lato rame. I transistor PTT BC546 nei miei circuiti sembrano montati a ROVESCIO, in realta utilizzo PN2222N con collettore/emittore invertiti. Buona realizzazione, 73 de Ivo I6IBE Ottobre 2015

NNuova versione QRM killer, X-Phase new rele' FINDER 8/16 A + new C.S
