Elettronica 1978Amplificatore Lineare HF Valvolare
Yaesu FT-817 - Out 70 Watt 2 x EL34
Modifica CTE-747 booster 100 Watt per Yaesu FT-817 ________ CQ
Elettronica 1978

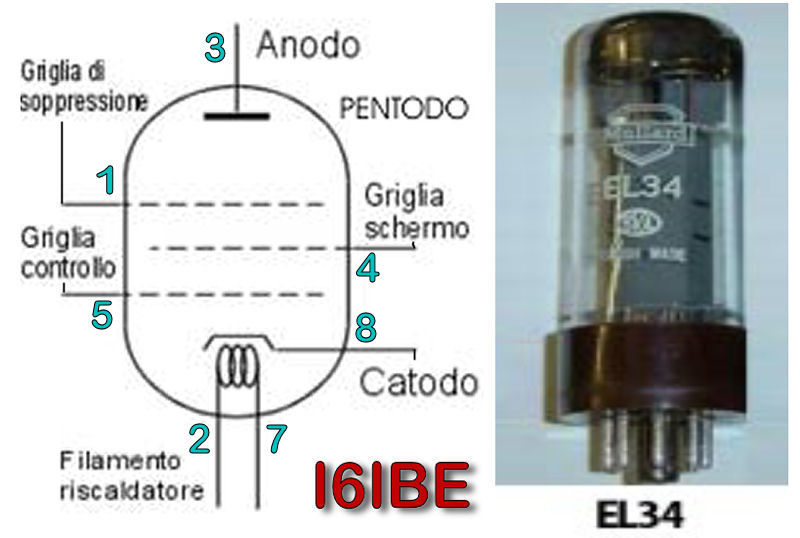

Salve, tra i mie vecchi progetti, ce ne e' uno molto caro, il mio primo amplificatore lineare valvolare ad uso CB, monta du reperibilissime valvole pentodoEL34 utilizzate soprattutto in BF, montate in configurazione griglia a massa, in grado di erogare ben 70 watt di potenza se pilotate con 5 watt in ingresso, e circa 700 volt di anodica. Un progetto apparso sulle pagine di CQ elettronica marzo 1978, ben 38 anni fa. La costruzione risulta molto compatta, le valvole montate in posizione orizzontale rendono le dimensioni dell'intero PA molto piatto e dimensioni ridottissime, all'epoco un contenitore rack "ganzerli" costava un occhio della testa. Questo PA amplificava decisamente i 5 watt del mio ZODIAC 5024 permettendomi qso impensabili nella Citizen-Band, ero un giovincello pieno di voglia di imparare. A distanza di tanti anni funziona ancora perfettamente, ho provato a collegarlo al mio fido FT-817, gamma 28 MHz pilotato alla massima potenza 5 watt e' in grado di erogare potenze sopra i 50 watt, non male, essendo progettato per la sola banda CB 27 MHz sto mettendo mano al circuito di accordo finale "P greco" ricablando la bobina con prese intermedie, e aggiungendo un COMMUTATORE di banda, onde poter operare agevolmente tutte le HF dai 3,5 ai 10 metri (3,5-7-14-21-28 MHz). Il materiale utilizzato lo trovate nel cassetto, nulla di speciale ocomplicato, il TRASFORMATORE 220-600 Volt e' stato recuperato da un vecchio ricevitore radio presso un locale rigattiere per poche LIRE ($). Questa e' stata la mia unica esperienza con le VALVOLE, da quel lontano giorno del 1978 solo transistor e integrati maneggiando tensioni al massimo 12 volt. Il PA e' composto dalle 2 valvole EL34, dal suo alimentatore EAT, dal circuito COR o commutazione RF transistorizzato, e da un rilevatore di RF quale indicatore di potenza, Il circuito non richiede taratura, funzionera subito senza problemi, va regolato il solo circuito di accordo finale o meglio i due condensatori varialbili LOAD e PLATE per la MASSIMA indicazione di potenza. Per chi vuole divertirsi senza spendere euro, un PA vintage valvolare e' quello che ci vuole, buon lavoro, Per chi ama i Transistor/Mosfet il pdf con la modifica del PA booster CTE-747 100 watt per Yaesu FT-817, 73 IVO I6IBE Pratola Peligna (Aq) Italy
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
