IMPORTANTE !! Particolari costruttivi della TURNSTILE
L'antenna appena assemblata con le misure date presenta un rapporto ROS 1:1 , piccoli ritocchi nela lunghezza dei dipoli permettono una taratura fine sulla gamma interessata.
Tuttavia alcuni autocostruttori lamentano l'mpossibilita' di far risuonare l'antenna ottenendo valori ROS elevati . Lo stesso problema si e' verificato su diversi esemplari di antenne, costruite al millimetro, da colleghi radioamatori locali.

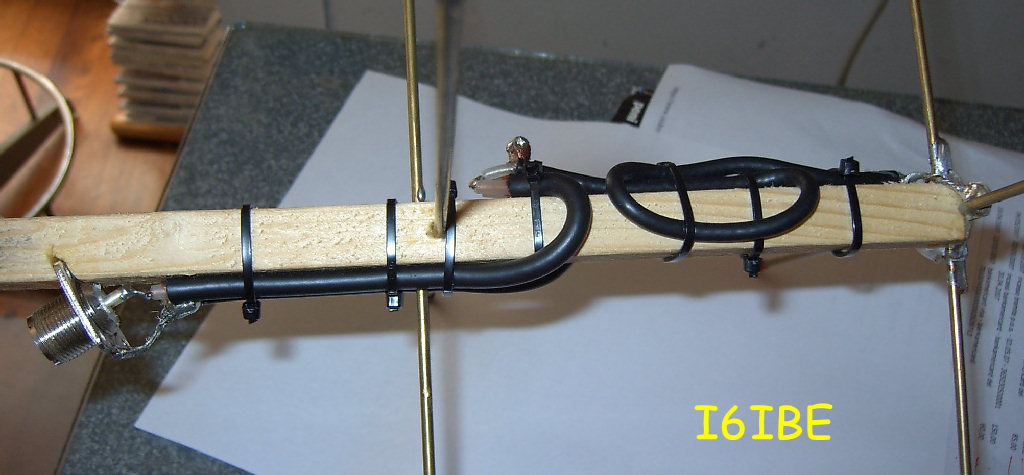

Ci siamo accorti che su queste antenne, solo POSIZIONANDO DIVERSAMENTE lo STUB con i cavi coassiali RG-59 da 75 Ohm sul boom dell'antenna , il ROS magicamente scende a 1:1.
In pratica basta fasciare i 4 cavi coassiali in un unico mazzetto e saldare i centrali , e le 4 calze ,a questo punto fate ruotare i cavi da 75 Ohm di 180 gradi ( una inversione a U) e saldate il bocchettone di discesa SO239 .
Disponete i cavi stub RG-58 come volete , per quelli a 75 Ohm aiutatevi con i disegni e le foto in allegato, ciao IVO I6IBE
|
|
|
|
|
 |
 |
 |
