TRASPONDER monodirezionale 144/435 Mhz autoalimentato.

TRASPONDER MONODIREZIONALE mode VOX per UV5R.

software SIMPLEX by F6DQM Parrot trasponder simplex & duplex scarica pdf

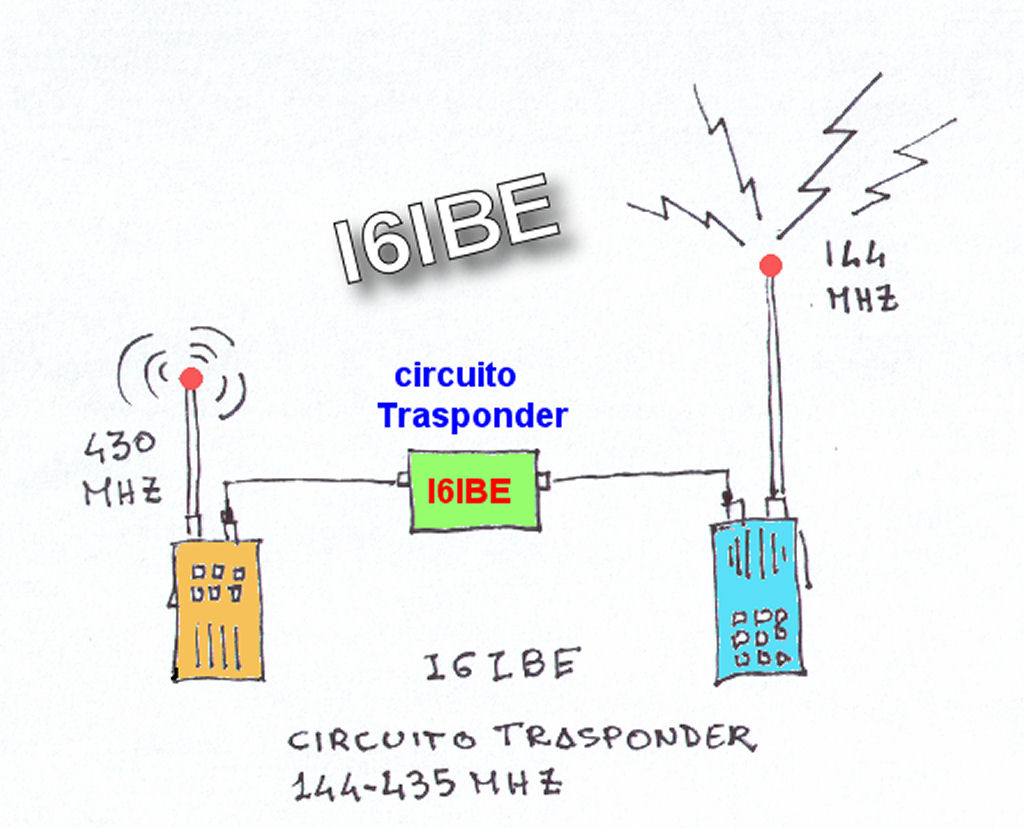

Salve , il circuito proposto e' di u a facilita' disarmante, 1 solo transistor, qualche componente passivo, qualche oretta di lavoro con il saldatore e il vostro TRASPONDER e' pronto per operare. Se disponete di due RTX portatili vintage , o LPD e un PMR o anche vhf o uhf monobanda, potrete trasformarli per l'attivazione di un piccolo TRASPONDER a costo zero. E' facile intuire che prelevando la BF di un RX a 144, e iniettandola nella presa MICROFONO di un TX 435 Mhz (o viceversa) si realizza un comodo e facile PONTE RIPETITORE meglio conosciuto come TRASPONDER. Lo schema elettrico risulta molto semplice e di facile intuizione per quanto riguarda il funzionamento, la BF prelevata ai capi dell'altoparlante del ricevitore (presa CUFFIA) viene raddrizzata, duplicata, livellata e la tensione generata, applicata alla BASE del transistor , metteranno in CONDUZIONE collettore/emittore, attivando il PTT. I condensatori da 4,7 mF applicheranno un certo ritardo nel rilascio della trasmissione. Il resistore da 560 K con in serie il condensatore da 1 mF invieranno l'AUDIO del RX al MIC del TX, facile e veloce. Il Trasponder e' attivabile anche sulla stessa "banda" 144 oppure 430 Mhz purche' lo shift sia molto largo , 5 Mhz o piu'. Il circuito e' utilizzabile anche con RTX bibanda portatili di vecchio tipo che non implementavano la funzione trasponder (TH-75 ecc) . 73 IVO I6IBE

Trasponder bidirezionale VOX Mode per Baofeng UV5R

SIMPLEX V1.9.5 by F6DQM Download articolo

Semplice software freeware Gabriel Rivat F6DQM per la gestione di un ripetitore PARROT o PAPPAGALLO, fa uso della scheda audio del PC , richiede solamente un circuito PTT cablato su una SERIALE COM, il circuito ee semplicissimo, un solo transistor e pochi altri componenti, e collegamento diretto AUDIO in/out tra Computer e RTX, leggete questo articolo per una facile e veloce configurazione del trasponder. Download articolo PDF

Sito F6DQM per DOWNLOAD vari software HAMRADIO

DOWNLOAD software SIMPLEX V1.9.5 scarica ora !!
