Geratore di SUB-TONO per PONTI radio

Link Nazionali, EchoLink e SATELLITI leggi artcolo

Salve ! quasi tutti i ponti radio uhf ed ora anche vhf, cosi come i link nazionali e soprattutto alcuni SATELLITI utilizzano per l'aggancio e per il transito , richiedono l'invio di un TONO SUB AUDIO standard selezionato tra un range che va da 67 a 255 Hz . Tali TONI nei moderni apparati radio possono essere selezionati facilmente alla sola pressione di alcuni tasti, in rtx piu' datati il tone generator era spesso un OPZIONAL, mentre in quelli ancora piu vecchi inesistenti e spesso manca addirittura la predisposizione per l'inserimento. Su ebay e' possibile comunque reperire piccoli circuito TONE GENERATOR realizzati con integrati dedicati a costi decisamente abbordabili, la codifica e la selezione del TONO avviene tramite DIP SWITCH oppure con combinazioni su una serie di PONTICELLI. L'autocostruzione anche in questo caso permette di risparmiare parecchio. un semplice generatore di subtoni con integrato NE555 facilissimo da reperire, e' stato costruito da MAK SV1BXS, modificato con l'aggiunta di un circuito stabilizzatore MA7805 e qualche altro componente, una basetta millefori o un piccolo circuito stampato, e siamo operativi. Il circuito pu' essere alimentato con una tensione di 12 volt oppure tramite una batteria da 9 Volt, il segnale puo' essere iniettato sull'ingresso microfono dell'RTX e se miniaturizzato (conmponenti SMD) cablato all'interno del microfono stesso.

Un altro interessante sistema e' quello di generare i subtoni in modo SOFTWARE o meglio dal COMPUTER, i programmi sono tantissimi, io ho testato NCH TONE GENERATOR ottimo software e TEST TONE GENERATOR, ambedue a pagamento ma perfettamente funzionanti per un periodo di prova di circa 30 giorni. Generano frequenze campioni dai sub-toni algli ultra-suoni nelle piu svariate forme, dalla classica SINUSOIDALE alla quadra, dente di sega, oppure rumore-bianco. Basta lanciarli, selezionare il sub tono che occorre 88,5 Hz cliccare su PLAY per ascoltare. Possono essere generati CONTEMPORANEAMENTE due TONI sub-Audio esempio 67 Hz e 88,5 Hz sui due canali STEREO destro e sinistro del PC e poter operare sui ponti o satelliti senza doverli selezionare singolarrmente. Anche in questo caso i sub-toni generati dal computer (uscita CASSE PC...occorre uno sdoppiatore Y) andrebbero inviati all'ingresso MICROFONO dell'RTX. Se siamo gia' attrezzati per OPERARE con i modi DIGITALI (psk31, sstv ecc) non dovremmo collegare nulla, abbiamo gia' quello che ci occorre, basta mettere in PLAY il generatore software di sub-tono, e parlare al MICROFONO per irradiare contemporaneamente alla voce il tono subaudio per lo sblocco ponti..... ATTENZIONE negli apparecchi di nuova generazione l'ingresso DIGITALE fa capo, spesso, alla presa posteriore DATA, in quel caso il microfono risulta inibito, quidi o si trasmette il subtono nel modo DIGITALE oppure si parla al microfono in modo FM. Il problema non si pone se tramite mixer di windows attiviamo il MICROFONO del COMPUTER selezionando STEREO MIX nelle periferiche di registrazione, creando un LOOP tra MIC e uscita CASSE, in questo caso potremmo parlare in RADIO tramite MIC del PC, irradiando contemporaneamente in SUBTONO.

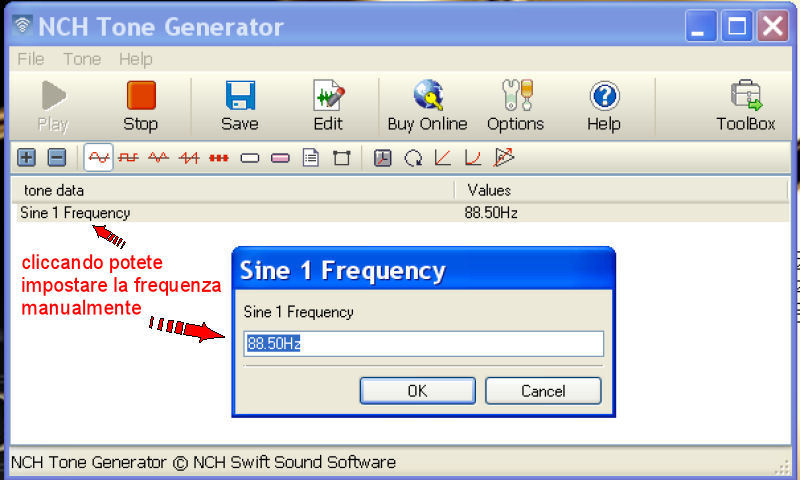

sosoftware NCH TONE GENERATOR

software TEST TONE GENERATOR

Windows MIXER AUDIO subtono via computer
