Stabilizzatore/Alimentatore per Yaesu VX-3E

leggi articolo KIT emergenza VX3

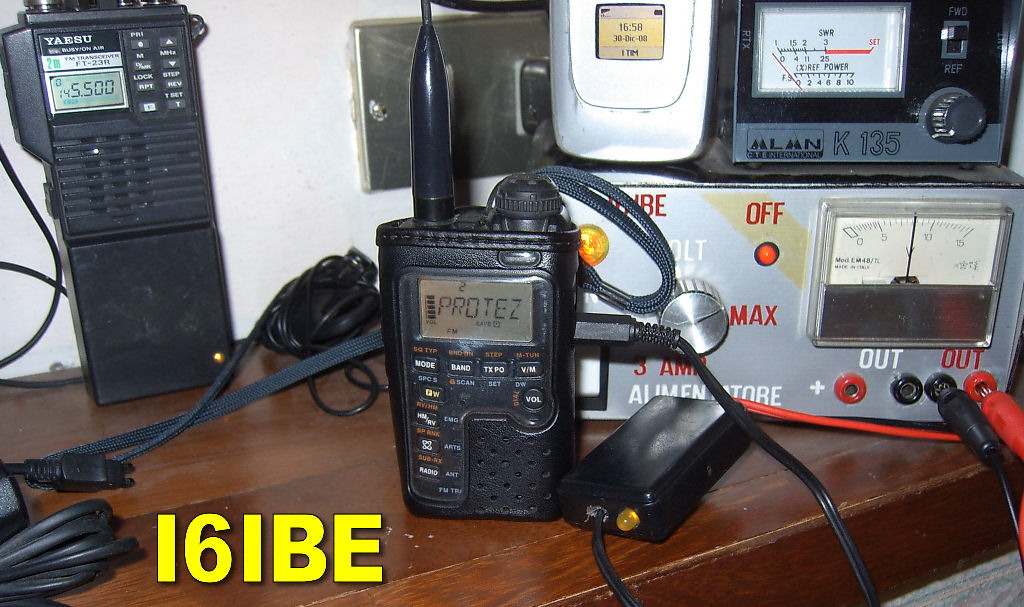

Questo semplice circuito altro non e' che un normale alimentatore stabilizzatore per Yaesu VX-3E VX-2E, questo minuscolo RTX infatti puo' essere alimentato da una tensione continua esterna che puo' variare da 3 a 7 volt. Questo stabilizzatore ne consente l'uso in automobile riducendo la tensione di 12 volt presente sulla batteria dell'auto a 5 volt utilizzabili sul VX-3E evitando la scarica delle batterie interne. Ovviamente collegando quasto circuito ad un alimentatore stabilizzato in casa, permette di utilizzare l'RTX evitando il consumo delle batterie ricaricabili interne. Il circuito e' di una semplicita' disarmante,, come elemento stabilizzatore ho utilizzato un comunissimo e repribilissimo circuito integrato ma7805 (utilizzabili anche i 7806 o 7807 se reperibili), circuito integrato stabilizzatore da 1,5 ampere, a tre reofori (Entrata, Massa,Uscita), il montaggio va eseguito su una LASTRINA di rame di 1 mm di spessore con funzione di DISSIPATORE di calore di dimensioni uguali a quello dello scatolino plastico di alloggiamento, saldate il dissipatore dell'integrato direttamente sulla piastra di rame, gli altri componenti verranno saldati ai rispettivi piedini in modo VOLANTE, Il funzionamento elettrico e' di facile intuizione, alimentando il circuito con una tensione che puo variare da 9 volt fino a circa 35 volt otterremo in uscita sempre e comunque 5 volt stabilizzati necessari per l'RTX. Un diodo LED indichera' se il circuito e' correttamente alimennato e stabilizzato, la sua luminosita' non dovrebbe variare al variare della tensione di ingresso. Il costo dell'intero circuito non supera i 5 euro, lo stesso viene vendudo come circuito opzionale dalla Yaesu. Il VX-3E se alimenato da una sorgente esterna, di 5 volt aumenta la potenza di uscita del trasmettitore fino a 2,5 WATT RF, con le sole batterie interne 3,6 volt la potenza di uscita non supera 1,5 watt. Nel mio montaggio il LED e' saldato sull'ingresso, prima dello stabilizzatore, innfluente ai fini del funzionamento, ma solo indicativo,.Buon lavoro Ivo I6IBE
