Salute a tutti ! ecco un utilissimo software
freeware, SARTRACK, ai piu potrebbe sembrare l'ennesimo software
APRS (Automatic Position Report System) ma questo e molto di
piu, e un sistema di ricerca e recupero con tracciamento su
mappa mondiale via radio. Un sistema APRS evoluto, con le
stesse potenzialita di UI-View ma molto piu elastico e
funzionale, in pratica un piccolo capolavoro di programmazione,
implementa mappe dinamiche scalabili fino a 60 metri, con
risoluzione molto dettagliata e precise. Scaricatelo da sito
ufficiale www.sartrack.co.nz o cercate in rete
tramite motore Google.
Durante la configurazione iniziale,
registratevi con una email ufficiale e funzionante e non fake,
infatti la vostra e-mail servira poi, per la richiesta della "passcode"
un numero di 5 cifre univoco, generato specificatamente per il
vostro call, inviato automaticamente dall'autore del software,
che permettera settando un apposito server, di inviare vere e
proprie E-MAIL attraverso server, verso la rete APRS, che
verranno smistate e recapitate via internet nelle reali caselle
di posta elettronica. La configurazione iniziale richiede pochi
minuti basta inserire i propri dati, call, nome, residenza, email
a altre piccole cose, poi si accede al software SARTrack. Oltre
alla grafica accattivante e le mappe ridefinibili con un semplice
colpo di mouse, o l'utilizzo di mappe proprie o Google, il
software sbalordisce per la semplicita di settaggio e
configurazione, funziona praticamente con tutto, nel senso che
qualunque hardware o software in grado di emulare un modem
Packet Radio, funzionera sicuramente, i test sono stati
condotti in collaborazione con il gruppo radioamatori della
Valle Peligna, questo team di valenti Radioamatori si attiva ogni
qual volta c'e' da sperimentare o provare qualcosa di nuovo e
interessante, ognuno mette del suo, in base all'esperienza
acquisita da anni, testando il nuovo setup, utilizzando
materiale hardware o software in proprio possesso. Per prima
cosa abbiamo interfacciato alcuni vetusti, arcaici, ma
funzionali TNC, nel mio caso un TNC PK232 Packratt AeA, pur
avendo Sartrack, alcune configurazioni preimpostate per diversi
TNC commerciali, il PK232 non sembra essere gestito, un occhiata
al manuale del TNC chiarisce che la corretta modalita per entrare
ed uscire dal modo KISS, sono le stesse del modo preimpostate
come GENERIC. Quindi o si utilizzano TNC TYPE GENERIC oppure
create un novo profilo " PK232 I6IBE" importando nel
line command, i parametri "Name, Command1, Command2, Command3"
come ben evidenziato in questa immagine.
Ulteriori test
di funzionamento sono stati condotti con un altro TNC, un KAM
Kantronics, che stranamente funziona solo caricando i parametri
char-set per Kantronics KPC3, e comunque anche questo gestito
in modo ottimale e praticamente perfetto, la configurazione si
riduce solamente alla selezione del tipo di TNC. Nulla vieta di
crearvi un "set comandi" personalizzato, per la
gestione di qualunque sconosciuto TNC.

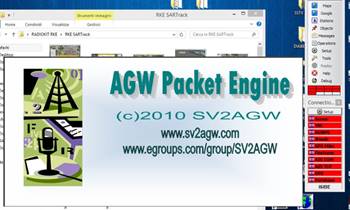

In questo modo , questo
software che simula un modem, si interfaccera con il mondo
esterno in APRS via radio, tramite semplice soluzione SOFTWARE
freeware, nessun MODEM o TNC, non sono richieste particolari
configurazioni, basta abilitare "packet agwpe engine"
e i programmi si interfacceranno immediatamente, comunicando tra
loro, pronti a dare il massimo delle performance.
La corretta e perfetta configurazione viene
evidenziata dal fatto che l'indicazione a pulsante del SETTING
di AGWPE o TNC e ovviamente anche i SERVER, cambia colorazione
passando da ROSSO a VERDE indice che la periferica risulta
perfettamente configurato, attiva e funzionante.
Per chi e messo male con rtx vari, e ha
intenzione di utilizzare SARTack ovviamente senza TNC, ne
RADIO RTX, o MODEM VIRTUALI, puo abilitarlo al traffico APRS via
SERVER, in pratica basta disporre di una connessione larga banda,
internet per poter essere tracciati, quindi localizzati sulla
mappa. Alcuni server Radioamatoriali infatti, abilitano al
traffico APRS attraverso la rete internet, in questo caso
disponendo del dominio del "server" e della "porta"
in-out, si compare nelle mappe mondiali come se il traffico fosse
generato via radio. Alcuni server per permettervi l&rsquoaccesso
quindi l'oingresso alla rete aprs richiedono la "registrazione"
dei propri dati personali e l'eventuale approvazione del Sysop,
altri sono free, io ho provato questo: server "iw0urg.no-ip-org"
porta "10152", perfetto e free, il tempo si salvare la
configurazione, e visualizzerete immediatamente a monitor l'intero
traffico APRS della rete SARtrack, traffico dati mondiale .
Va da se che chi
opera in APRS ha la possibilita di mandare brevi MESSAGGI di
testo a una delle qualsiasi stazione tracciate nella mappa, basta
cliccare sull'icona forma di posta elettronica, si apre un tools,
dove basta inserire il CALL del corrispondente, e inserire un
TESTO e inviarlo, le indicazioni a monitor confermeranno la
riuscita, e il buon esisto dell&rsquoinvio del messaggio,
si avra cosi la certezza che il corrispondente ha ricevuto il
testo correttamente, dandogli la possibilita di rispondermi generando
una sorta di CHAT molto utile e interessante, occhio, la
stringa messaggi e limitata a soli 67 caratteri.
SARTrack comunque fa molto
di piu, oltre a brevi messaggi testuali si ha la possibilita di
inviare vere e proprie E-MAIL che verranno smistate e
recapitate sulla posta elettronica del corrispondente. Lo si fa
attraverso l&rsquoutilizzo di SERVER appositamente abilitati,
nel nostro caso selezioniamone uno gia presente nell'elenco
preesistente.
Un server MAIL che funziona immediatamente
e questo: server "sartrack.nl" porta. "o10152",
in questo caso abilitate la casella ADRESS, selezionando EMAIL,
e alla voce TO Email, scrivete l'oindirizzo di posta elettronica
a cui volete inviare posta, es : brugneraivo@alice.it ,
l'unica limitazione e la lunghezza del messaggio che potete
generare e inviare, non puo superare i 67 caratteri, ma per i
nostri scopi e largamente sufficiente. L&rsquoutilizzo di
questo SERVER che consente l&rsquoinvio di E-Mail, mal si
concilia con il traffico APRS, nel senso che se utilizzate l'opzione
SERVER, dovrete selezionare se fare APRS o mandare E-MAIL,
infatti alcuni server permettono l'invio di email ma non generano
traffico aprs o ais, e viceversa. Ovviamente potete utilizzare in
contemporanea la configurazione AGWPE, o TNC e SERVER, gestiranno
simultaneamente il traffico APRS, le e-mail, messaggio e AIS.
Ulteriore interessante impiego di SARTrack
riguarda la localizzazione delle NAVI di grosse dimensioni,
ovvero il sistema AIS, tracciatura riguardante la navigazione.
AIS e l'acronimo di Automatic Identification System. Sistema di
tracciamento e localizzazione obbligatorio per le navi sopra le
500 tonnellate, quindi da carico, cargo, petroliere , porta
container, ecc, abilitate questa funzione sempre da SETUP,
selezionando la casella AIS TCP come in questa immagine
In questa
schermate si evince che la modalita AIS puo essere attivata
utilizzando un Ricevitore Radio sintonizzato sulla frequenza VHF
interfacciato tramite porta COM RS232, o piu semplicemente
ricevendo i dati via SERVER. Nel nostro caso attiviamo la
ricezione via server, quindi via internet selezionando: server
"81.137.214.195" e porta "11368" per
visualizzare immediatamente alcune grosse NAVI, questo e l'uounico
indirizzo IP che sono riuscito a trovare, in grado di
visualizzare traffico AIS sulle coste dell'Inghilterra, altri
server sono a "pagamento" e comunque richiedono
registrazione.
Potete ingrandire zoomando sulle mappe
dinamiche proposte (satellite) fino a visulaizzare particolari
molto interessanti, in questa pic alcune navi petroliere, durante
le operazioni di carico-scarico nei pressi di una raffineria, l&rsquoAIS
segnala appunto, la presenza l'attracco di una nave (object 246346000).
Cercate in rete eventuali server AIS in
grado di tracciare le navi che fanno rotta sulle coste ITALIANE
o in transito nei nostri porti. Io non ne ho trovati,
eventualmente segnalateli anche al sottoscritto.
Sartrack
funziona regolarmente anche con quelle poche apparecchiature
radio dotate di MODEM INTERNO Kiss, in genere si tratta di
apparti rtx Kenwood come la serie TH-D72, TM-D710, testato con
successo anche su un TS-2000, la configurazione, anche in questo
caso, risulta semplificata, da setup alla voce TNC, si seleziona
dal menu uno dei setting pre configurati, eventualmente un
occhiata al manuale della radio e ai suoi sub-menu interni
risolve immediatamente.
Altre funzionalita e novita a breve, spero
di avervi incuriosito a provare SARTRACK, software veramente
completo e semplice nella configurazione, funzionale e
utilissimo nella sua semplicita, utile in emergenza, soccorso e
calamita, indispensabile in associazioni di volontariato come
Protezione Civile, Croce Rossa, ecc.
