MoDem RTTY AFSK a FILTRI ATTIVI

rx 5 integrati mA741, Afsk LM556+SN7400 a toni alti 2125-2295 Hz___ Xselctron 1985

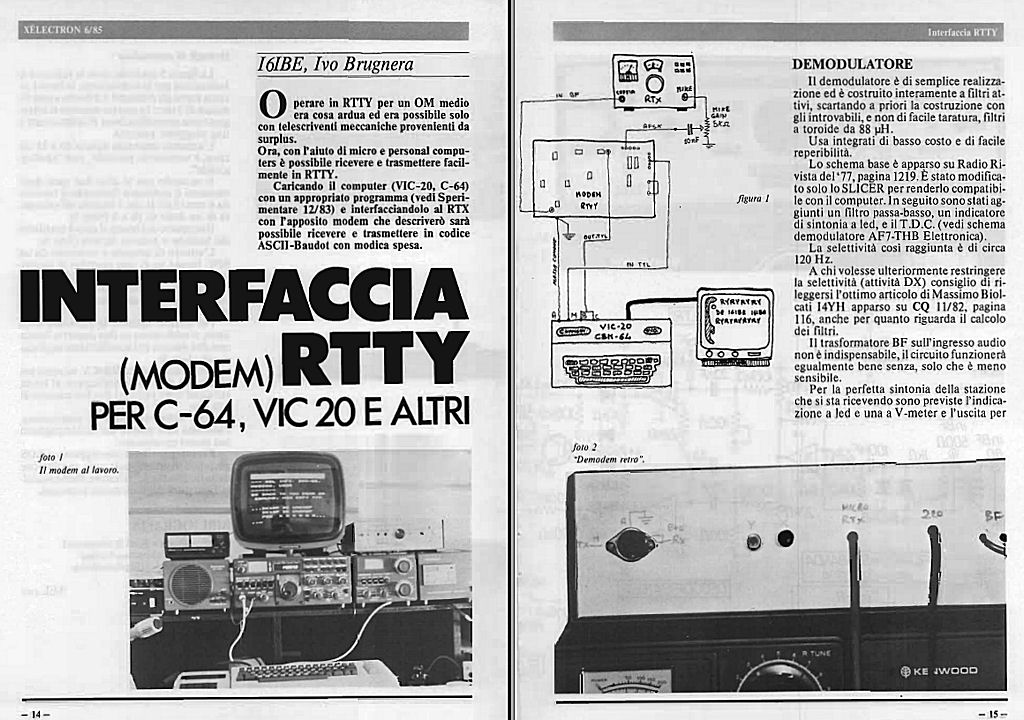

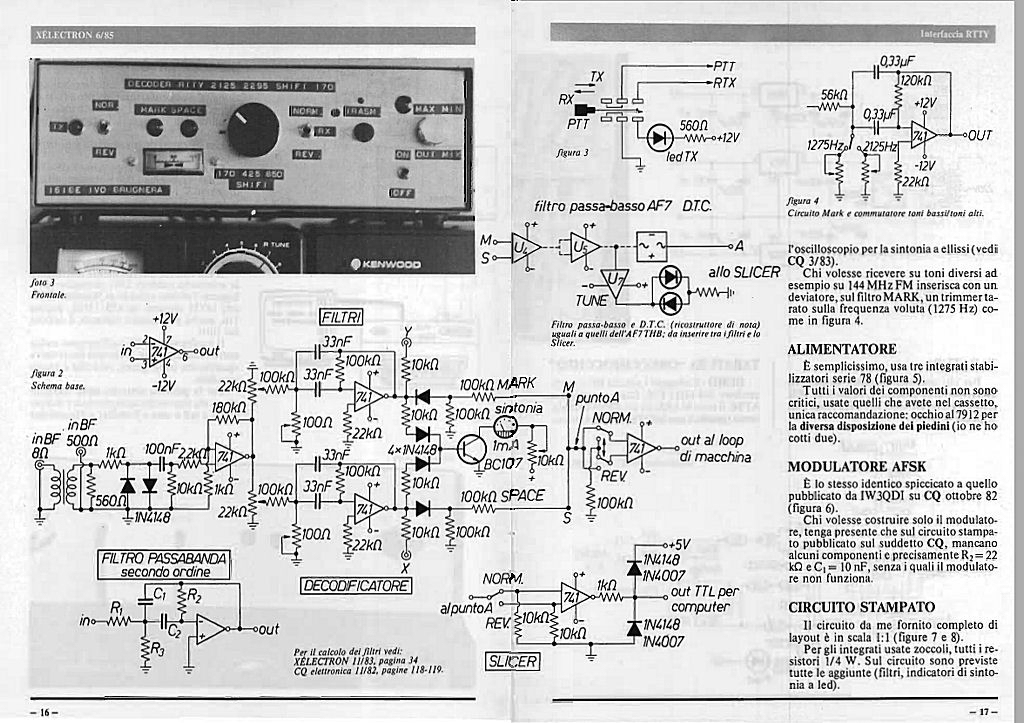

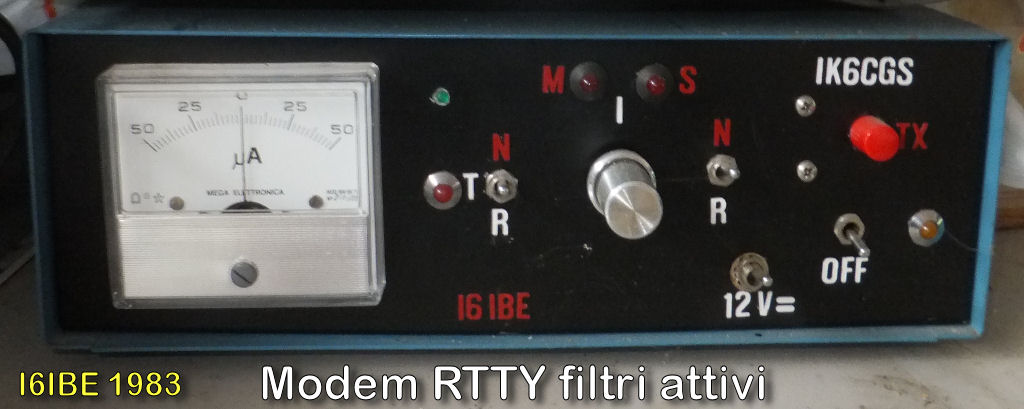

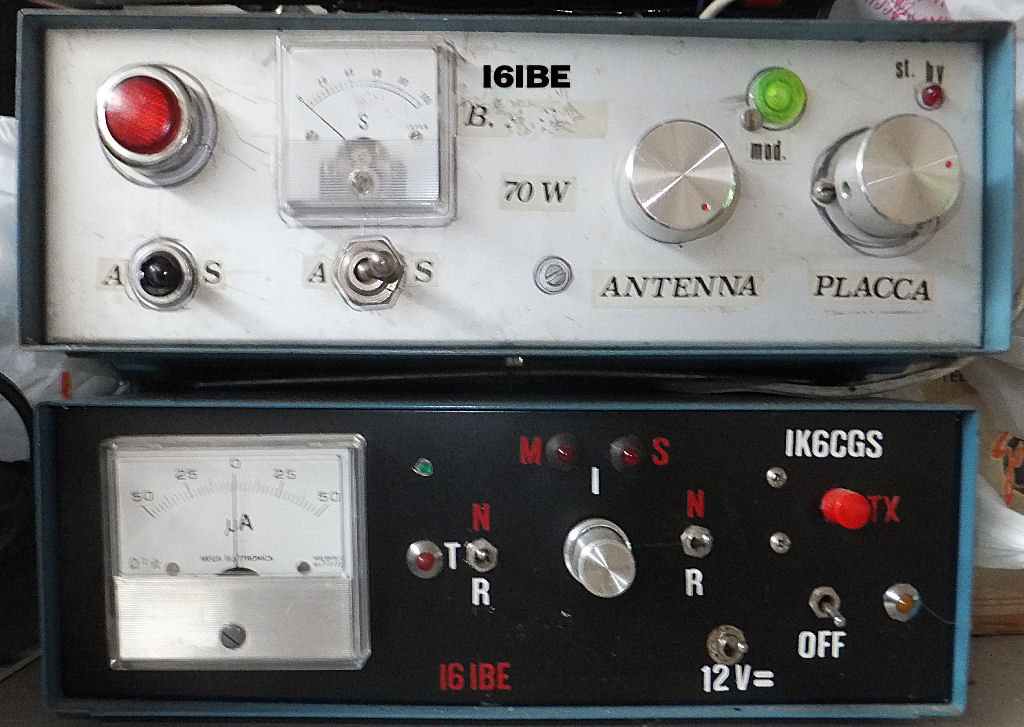

Salute ! anche oggi un antichissimo circuito datato 1983, si tratta di un MODEM (Modulatore e Demodulatore) RTTY AFSK moderno, era l'epoca dei filtri toroidali 88 mH difficili da reperire e da costruire, i nuovi e moderni circuiti integrati i ma741 permettevano di costruire FILTRI attivi di ottima fattura, molto stretti e selettivi al punto da discriminare distintamente le Tonalita' del MARK e SPACE (2125-2295 Hz) toni alti , o 1275-1445 Hz toni bassi delle emittenti radio TELESCRIVENTI, l'uscita di questi modem era ottimizzata per il LOOP di MACCHINA delle telescriventi meccaniche TG7 in standard RS232 +12-12 volt, all'epoca apparirono i primi PC Pesronal Computer, costavano un occhio della testa e l'interfacciamente con il mondo esterno avveniva tramite porte TTL ( 0,+5Volt), aggiungendo uno circuito SLICER all'uscita del modem, il segnale TTL era disponibile pronto per l'interfacciamento con i computer, le porte I/O del VIC-20 o C-64 "bruciavano" al solo guardarle male, il solo sfiorarle senza indossare un braccialetto antistatico, poneva fine alla loro esistenza, ogni cambio di IC erano 40 milaLire :-)

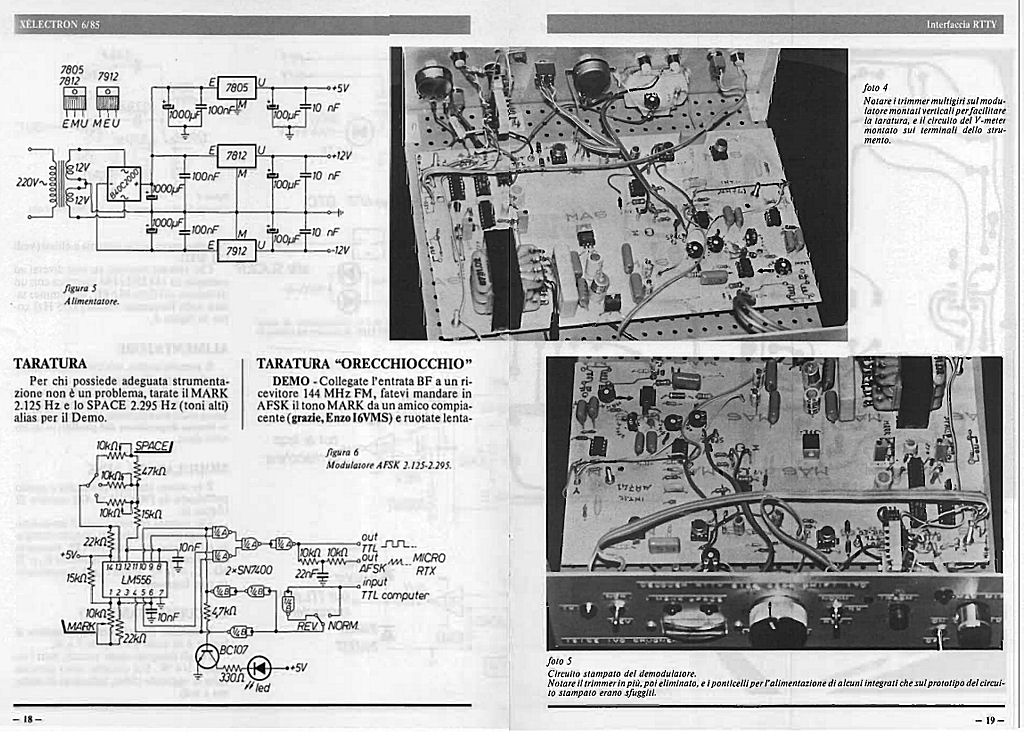

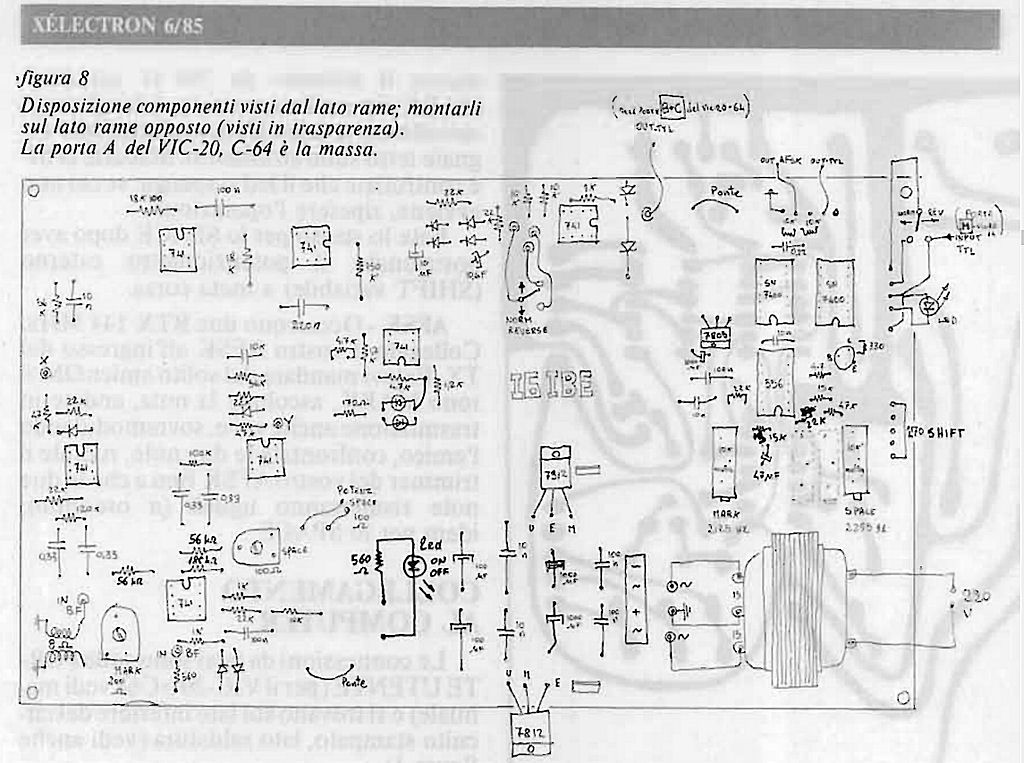

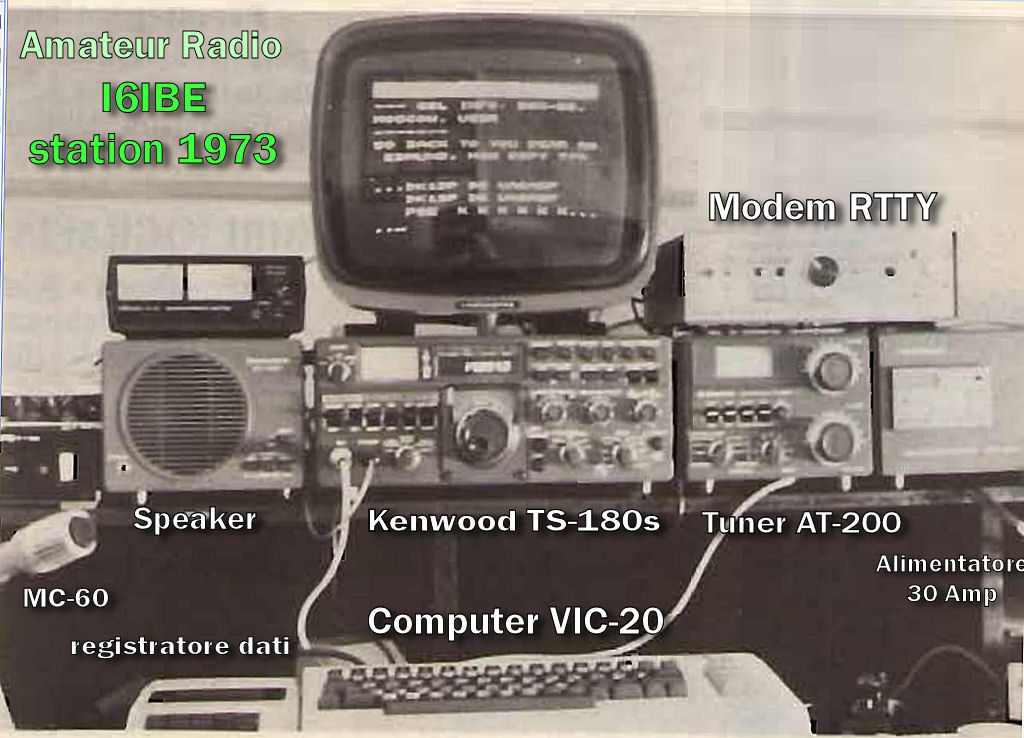

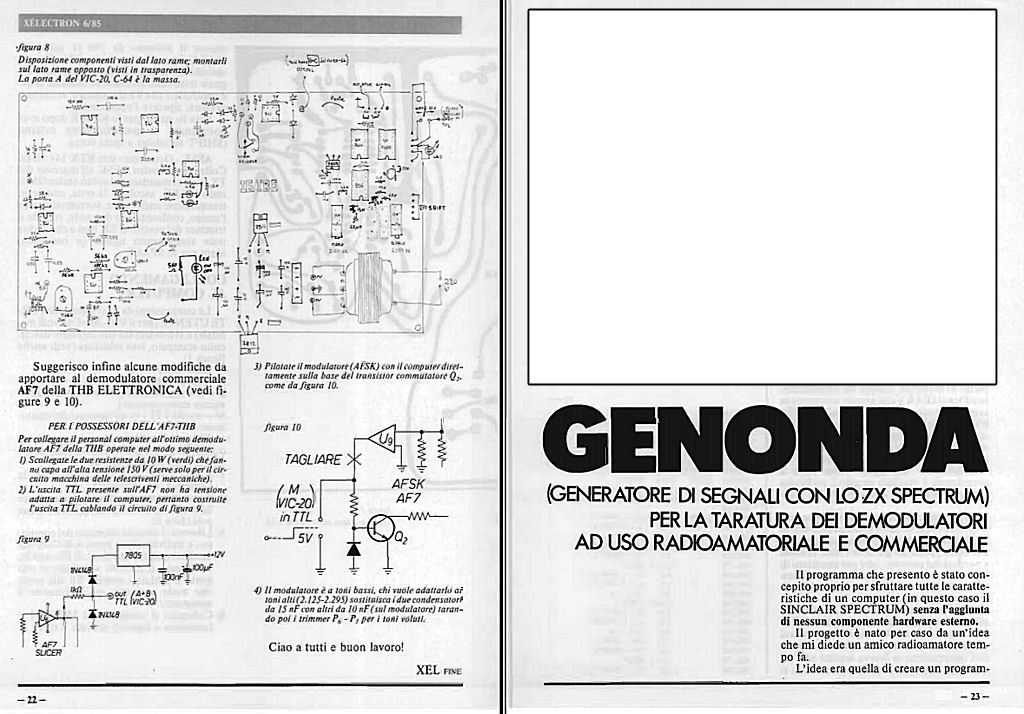

Ben 5 IC comparatori LM741 per realizzare i FILTRI ATTIVI in ricezione, un NE556 (doppio NE555)  generatori di toni afsk e un paio di IC  logici SN7400 per la gestione, un alimentatore duale a integrati ma7812, ma7912 e ma7805 per generare i +12, -12 e +5 Volt. Il circuito stampato monofaccia di generose dimensioni permette un montaggio veloce e facile. Qso garantito con il mio TS-180 Kenwood, indimenticabile RTX a cui avevo aggiunto le gamme Warc acquistanto un costosissimo KIT., e corredandolo di un VFO fatto in casa per lo SPLIT.  Attualmente i moderni PC corredati da ottime Schede Audio permettono di campionare frequenze e toni in modo perfetto emulando questi vetusti modem in tutto e pertutto, circuiti  che pero' conservano tutto il loro fascino. buon divertimenmto. 73 Ivo Brugnera I6IBE
