Es'Hail QO-100 Oscar-100 FEED ELIX Antenna

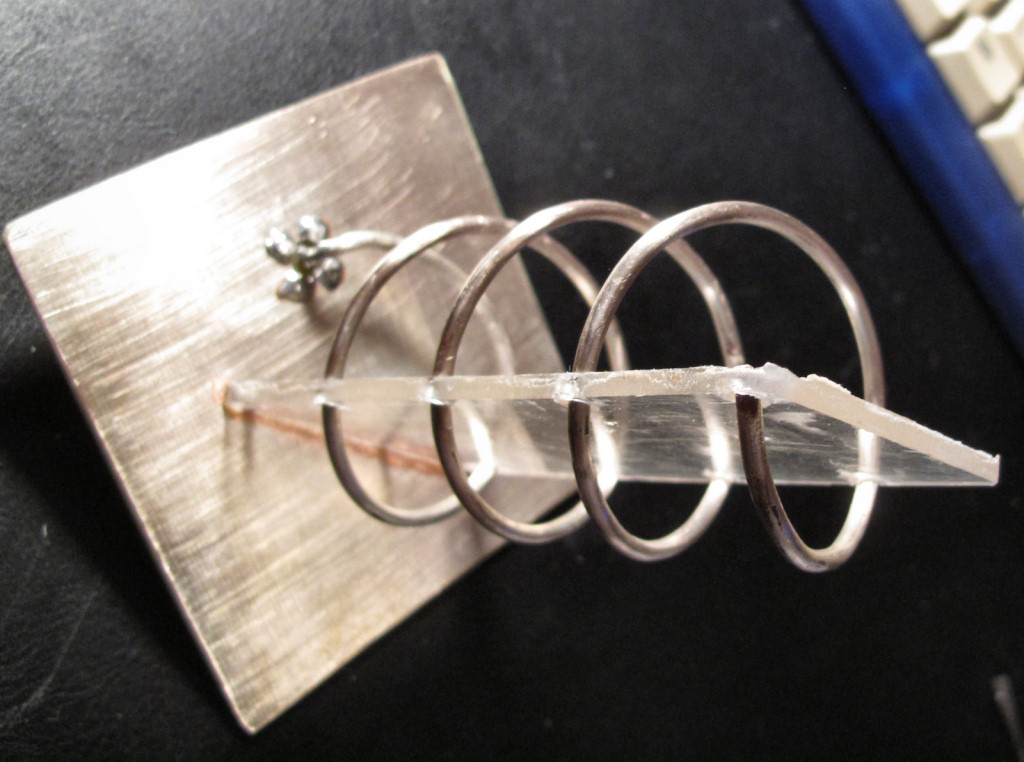

Se decidete di provare l'ebrezza dell'UPLINK a 2,4 Ghz sul nuovo satellite, oltre ad un transverter vhf-uhf -> 2400 MHz, occorre un FEED illuminatore per parabola adatto alla trasmissione, la scelta sicuramente ricade su una ELICA (o PATCH) facilmente replicabile e alla portata di tutti, non presenta un grosso grado di difficolta quindi e' quello che fa per voi, basta avvolgere 3, 4 o 5 spire ( dipendenmtemente dal diametro della parabola che userete) di filo di rame da 2,5 mm di diametro, in aria su diametro di 40 mm, spaziando le spire di 2,5 mm, il riflettore, o piano di massa e' realizzato con una basetta di rame o alluminio, vetronite 8x8 cm, un bocchettone N o SMA, la bobina e' autoportante, un supportino in plastica per l'elica dara stabilita e compattezza al tutto, evita che tutto il peso gravi sull'unica saldatura tra antenna e bocchettone. Volendo si evita la presenza del bocchettone, saldando direttamente il cavo coassiale sul piano di massa e il centrale sull'elica. Eventuali tentativi di "accordo" vanno fatti sui primi 3 cm dell'elica in uscita del bocchettone, ho chiesto info ad alcuni OM veramente preparati sul campo delle microonde i quali consigliano di far correre i primi 3 cm dell'elica parallela al piano di massa ad una distanza di 1,2 mm, per poi avvitarsi normalmente, altri disegnano una patch a forma di "triangolo" saldato alla base dell'elica che la rende parallela alla massa, ovviamente senza strumentazione portare ai fatidici 50 Ohm una antenna del genere risulta complicato ai piu. Nelle foto vedete il mio prototipo di "feed elix" ancora tutto da testare. Provateci, la costruzione e' relativamente semplice ed il divertimento e' garantito. 73 Ivo I6IBE
