Preamplificatore 435 Mhz GaAsFET

GaAsFet CF300 22-24 db gain - 0.7 db noise

Ottimo per satelliti FO-29, AO-51, SO-50, AO-27 o ponti UHF

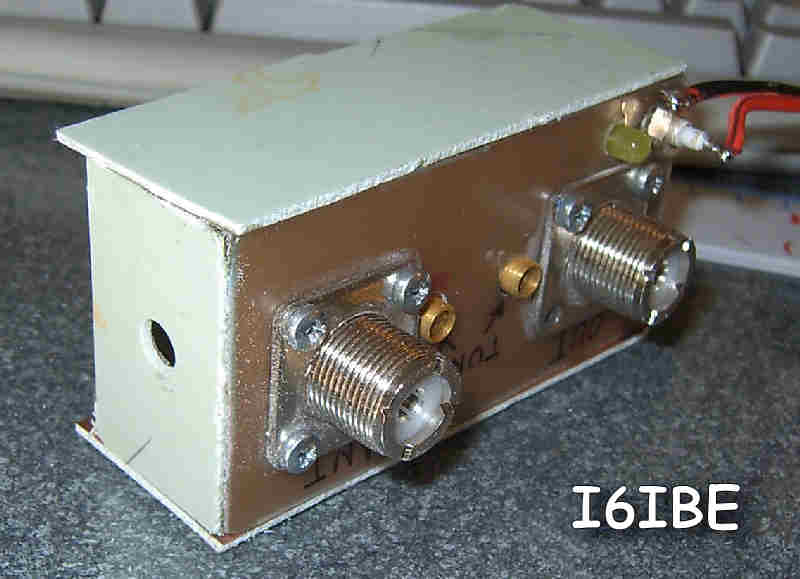

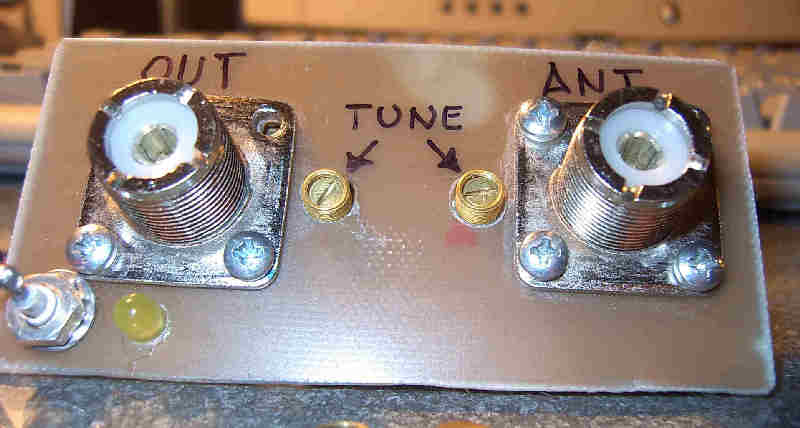

La costruzione di questo preamplificarore di antenna molto semplice, pochi componenti per nulla critici, solo il GaAsFET potrebbe presentare problemi di reperibilita'. Adatto alla preamplificazione dei deboli segnali satellitari, AO-51, SO-50, AO-27, FO-29 il guadagno e' molto elevato 22 db e la cifra di rumore bassissima 0,7 db. Progettato e realizzato da Kent Britain WA5VJB il GaAsFET originale e' un NE41137, MGF1100, 3SK97. Il montaggio e' eseguito con la tecnica "dead bug" volante piu' conosciuta come tecnica a "scarafaggio morto", cablato su vetronite singola faccia 9x5,5 cm, non richiede realizzazione del circuito stampato, basta forare una basetta di rame per accogliere i due bocchettoni SO239 (meglio N), i due trimmer capacitivi da 10 pf, e saldare i due condensatori a pasticca, il resto e' semplicissimo, i componenti sono montati "volanti", pochi minuti e potrete gia' testarlo, anche qui', non avendo strumentazione adatta, ci siamo serviti della taratura ad "orecchio" o meglio tarando il tutto per la massima deviazione dell'SMeter, basta sintonizzare un ponte ripetitore FM in gamma UHF, ruotare i trimmer per la massima amplificazione che molto probabilmente non coincidera' con la minima cifra di rumore, ma per l'uso che dobbiamo farne sara' meglio che niente, certo una taraura strumentale coinciderebbe con i dati dichiarati quindi con un perfetto funzionamento, massima amplificazione, e un basso rumore. Nell'ultima foto vedete tre esemplari di PRE in fase di realizzazione (per il gruppo locale di appassionati SATELLITI), montate prima bocchettoni, i trimmer e i condensatori a pasticca da 1 kpf, poi i resistori e le bobine, i condensatori, e infine il GaAsFET,che e' molto delicato, evitate di maneggiarlo, estraetelo dalla bustina antistatica e saldatelo velocemente, evitate saldatori che disperdono corrente o di bassa qualita', La reperibilita' del gaasfet non e' delle migliori, noi ci siamo riforniti da ROTA, abbiamo requisiti gli ultimi esemplari :-) ma pare che online, in Germania, se ne trovino a bizzeffe, costo circa 5 euro cadauno, non abbiamo testato equivalenti ma dovrebbero funzionare lo stesso, tranquillamente, bye IVO I6IBE
