Panadapter Yaesu FT-817, 897, 857 RTL2832u

out IF MF 68,33 Mhz vedi VIDEO You-Yube

BUFFER per PANADAPTER by PY2KLA PIC1 schema PIC2

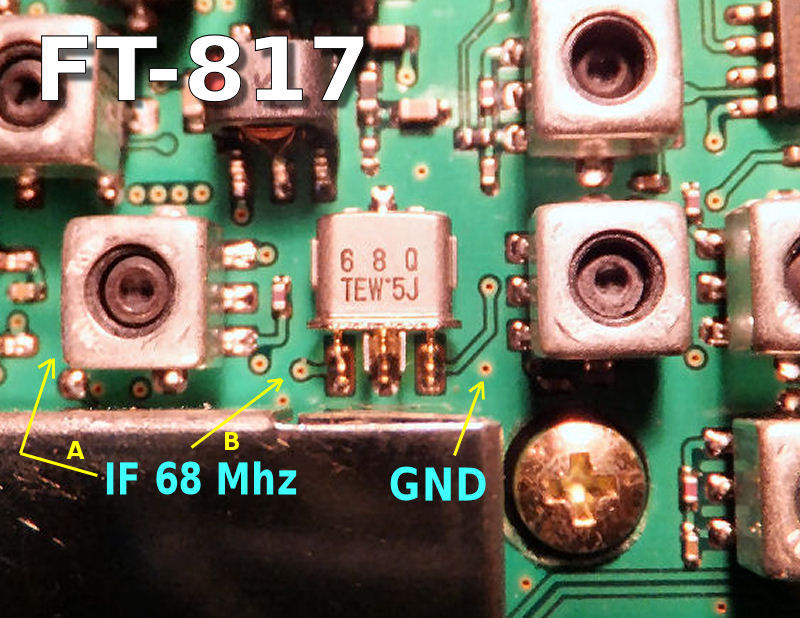

Salve, un ulteriore utilizzo della economicissime chiavette (dongle) contenente il Chip RTL2832+E4000 e' la realizzazione di un PANADAPTER per RTX Yaesu serie FT-897, 817, e 857, l'idea di IW6OVD e' quella di tirare fuori la IF a 68.33 Mhz dalla MF degli rx Yaesu e renderla disponibile, quale segnale, all'ingresso antenna delle pennette DVB-T RTL2832 che possono ricevere tranquillamente da 60 a 1700 Mhz , quindi senza nessuna modifica hardware. Abbiamo ottenuto un Panadapter in grado di visualizzare a monitor uno spettro di circa 2 Mhz in RICEZIONE, praticamente e' possibile monitorare tutto lo spettro radio e piu', o meglio l'intera banda operata dal VFO dellRTX. Con un RTX Yaesu sintonizzato su 7.050 Mhz , con il panadapter rtl2832, saremo in gradi monitorare, l'intera banda dei 40 metri e oltre nei modi operativi imposti dal SDR e operare i relativi filtri. Il segnale di media frequenza da prelevare dagli Yaesu deve lavorare su una frequenza che il dongle digerisce normalmente, quindi schemi alla mano sono stati individuati le IF a 68,33 Mhz ai capi del filtro XF1001 MF68Q comune a tutte le apparcchiature Yaesu FT-817 e FT-857/897, abbiamo pensato di prelevare i 68 Mhz tramite un comune condensatore da 100 pF direttamente sul piedino di ingresso del filtro che pro' veniva sovraccaricato, l'inserimento di un resistore da 150 Ohm in serie ha risolto brillantemente la cosa. E' possibile prelevare il segnale anche dal capo libero del secondario del trasformatore T1024 (T1023), eventualmente testateli e scegliete quello che meno sovraccarica il circuito. Con un antenna random di pochi metri siamo risciti a sintonizzare numerosissime stazioni broadcasting in Modulazione di Ampiezza, ovviamente abbiamo provato il tutto anche in FM 144 e su Link-Nazionale locale a 431.350 Mhz con risultati piu' che perfetti, ulteriori test sono stati condotti in SSB 144 Mhz . I test continueranno con FT-857 in gammae HF con antenna dedicata, come software abbiamo utilizzato SDRSHARP, proveremo HDSDR e WINRAD. La zona di intervento per prelevare la IF a 68 Mhz e' molto limitata, la componentistica e' totalmente SMD quindi molto piccola e difficile da saldare, evitate di fare danni, un resistore da 150 Ohm e un condensatore ceramico da 100 pF per realizzare una USCITA MF a 68 Mhz, un ulteriore cavetto magari innestato SMA completera' l'opera, a breve altre novita' dopo i relativi TEST. Al momento il mio FT-817 preleva la MF al punto "A" e non riscontra problemi di funzionamento, lo FT-857 di IW6OVD presenta problemi di SOVRACCARICO (il segnale sull's'meter dell'rtx, cala notevolmente appena si collegate il device) sia prelevando al punto "A" che "B" siamo quindi ancora in fase di test. Ricordo che per questo tipo di modifiche sono assolutamente vietati saldatori a mannaia o acetilene :-) occorrono occhiali ingranditori e saldatore punta fine da 6 watt, tanta pazienza e un pizzico di fortuna, io non mi ritengo responsabile dei danni provocati da operratori insesperti, maldestri e poco professionali, la possibilita' di fare danni irreversibili e' elevata , eventualmente fatevi aiutare da un laboratorio elettronico specilaizzato SMD o bravi professionisti. Ad evitare sovraccarico un OM Brasiliano PY2KLA ha aggiunto uno stadio BUFFER transistorizzato rendendo decisamente piu' stabile e performante il panadapter, evitando eventuale sovraccarico e consegeunte riduzione o abbassamento del segnale ricevuto73 de I6IBE ivo e IW6OVD Fernando
