Interfaccia PACKET e Modi DIGITALI per Yaesu

FT-8900, 8800,7800 , FT-897, 857 e 817PDF

Ottima per operare in VHF/UHF e HF nei modi DIGITALI, PSK31, SSTV, RTTY, WINMOR, WSJT, FAX, CW, DIGTRX ecc video

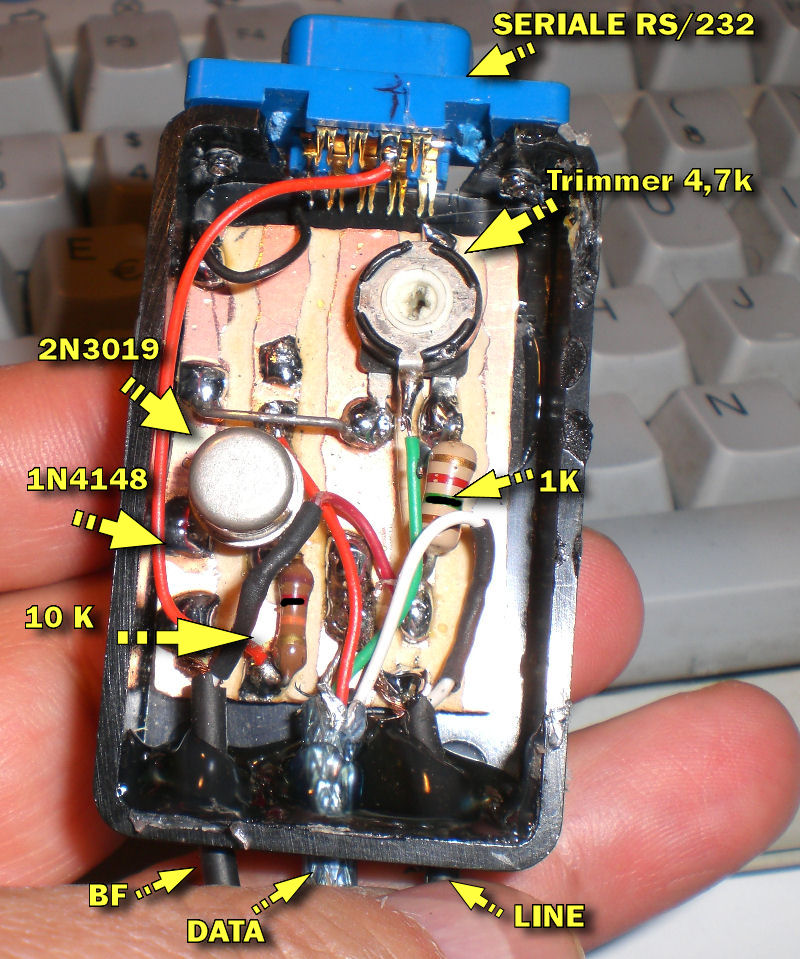

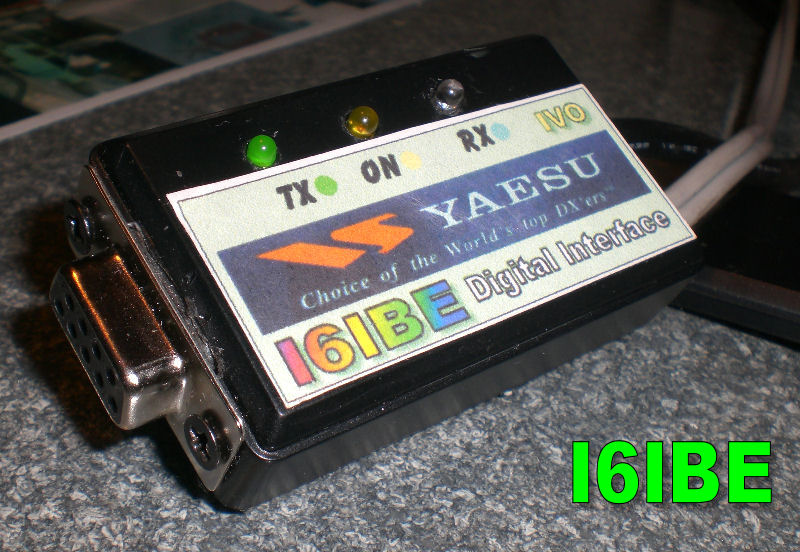

Salve ! quasta semplice interfaccia serve per operare in modo DIGITALE, PACKET , APRS con RTX yaesu FT-8900, FT880, FT7800 , FT-897,857,817 ovvero rtx 144/435 Mhz e HF che non dispongono di interfaccia CAT CONTROL ma della sola presa DATA sul lato posteriore, ovvero una prasa con i controlli IN/OUT AUDIO, PTT, GND indispensabili per operazioni digitali quali PACKET e APRS, SSTV, PSK31 . L'unico componente attivo del circuito, un transistor NPN 2N3019 serve per l'attivazione del comando PTT ed e' comandaro dalla porta seriale RS-232, in questi RTX Yaesu il PTT non essendo gestibile via comandi CAT richiede un circuito hardware per la commutazione RX/TX gestito appunto dalla SERIALE, Il circuito e' di una facilita' disarmante, e' stato cablato dentro un piccolo contenitore plastico, il piccolo circuito stampato potrebbe essere il classico millefori , io ho utilizzato un ritaglio di bachelite in cui incido con una piccola fresa, strisce orizzontali di rame interrotte al centro montando i componenti direttamente sul lato rame, piu' facile da fare che da spiegare, eviterete di realizzare un vero e proprio circuito stampato con piste e inchiostro protettivo, solo due colpi di fresetta e ci siamo, in pratica un circuito stampato ultraveloce. Vista la penuria di componenti si potrebbe cablare il PTT addirittura dentro il guscio del DB9 canon. Il software utilizzato e' il solito e insuperabile MIXW ora alla versione 2,20, l'unico software in grado di operare in modo natio in PACKET, ovvero senza aggiungere engine esterne tipo AGWPE, basta commutare in modo packet , configurare il call, il tipo di modem emulato e si e' in aria sui vari BBS, CLUSTER, APRS e ISS Satellite. Sul mio sito e' disponibile un tutorial per operare in modo APRS con mixw, senza l'uso di TNC. Va da se che questa interfaccia oltre che per il PACKET e' da considerarsi utilizzabile per tutti i modi DIGITALI, PSK31, RTTY, SSTV, FAX, WINMOR, WSJT, DIGTRX ecc con i software MIXW o HRD. L'ultimo disegno e foto in basso e' una evoluzione di questa interfaccia (versione PROSSIONAL ), e' stata ggiunta un resistore da 100 Ohm e un interruttore sull'ingresso LINEA onde evitate che durante il normale funzionamento dell RTX, tutto quello che si scoltata alla radio venga ascoltato anche dalle CASSE del PC. E' stato collegato il contatto 6 del minidin ad un diodo LED che si ILLUMINA ogni qual volta lo SQUELCH si apre, o meglio ad ogni pacchetto ricevuto. Un rapido test packet in gamma VHF ha permesso di collegare la PBBS di bordo del satellite ISS (International Space Station) con Yaesu FT-8900 e antenna X30 bibanda. Nella interfaccia con 3 LED indicatori, Fernando IW6OVD chiarisce che i due Led TX e RX, saldati direttamente sui piedini 7 e 5 della SERIALE, pur non pregiudicando il funzionamento dell circuito, potrebbero costituire un eccessivo sovraccarico del PTT abbassando livelli di tensione/corrente RS232 su alcuni PC, e' stata quindi aggiunta una resistenza limitatrice da 1000 Ohm, onde assicurare un funzionamento perfetto e impeccabile. Buona autocostruzione, 73 de IVO I6IBE
