LOOP MAGNETICO gamme 10/80 metri 3,5-29 Mhz

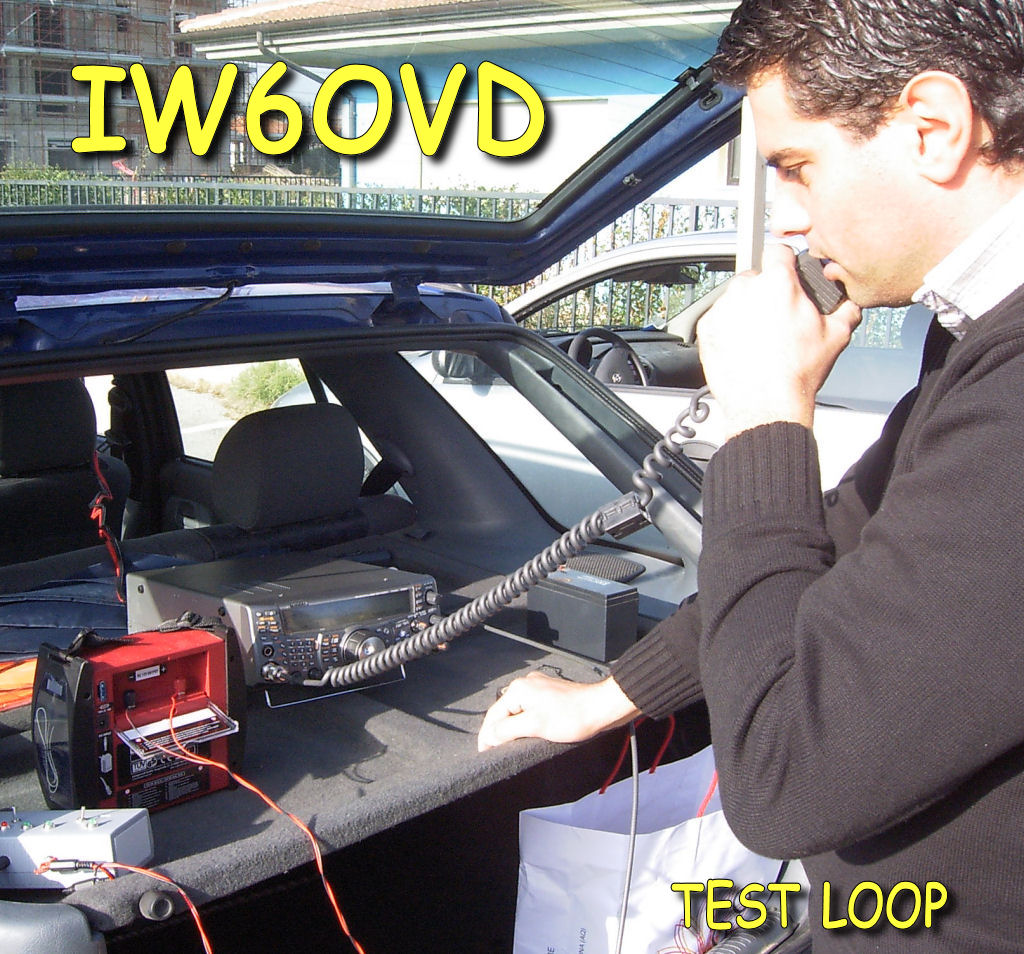

I6VMS project , IW6OVD, IZ6GAC, IZ6AVN,, I6IBE . vedi il VIDEO del test on-air LOOP+TS2000

Nel filmato, Enzo I6VMS alle prese con un corrispondente "sordo" durante un contest internazionale, prove con loop a 1mt da terra

Download SOFTWARE per il calcolo di qualsiasi LOOP Magnetico

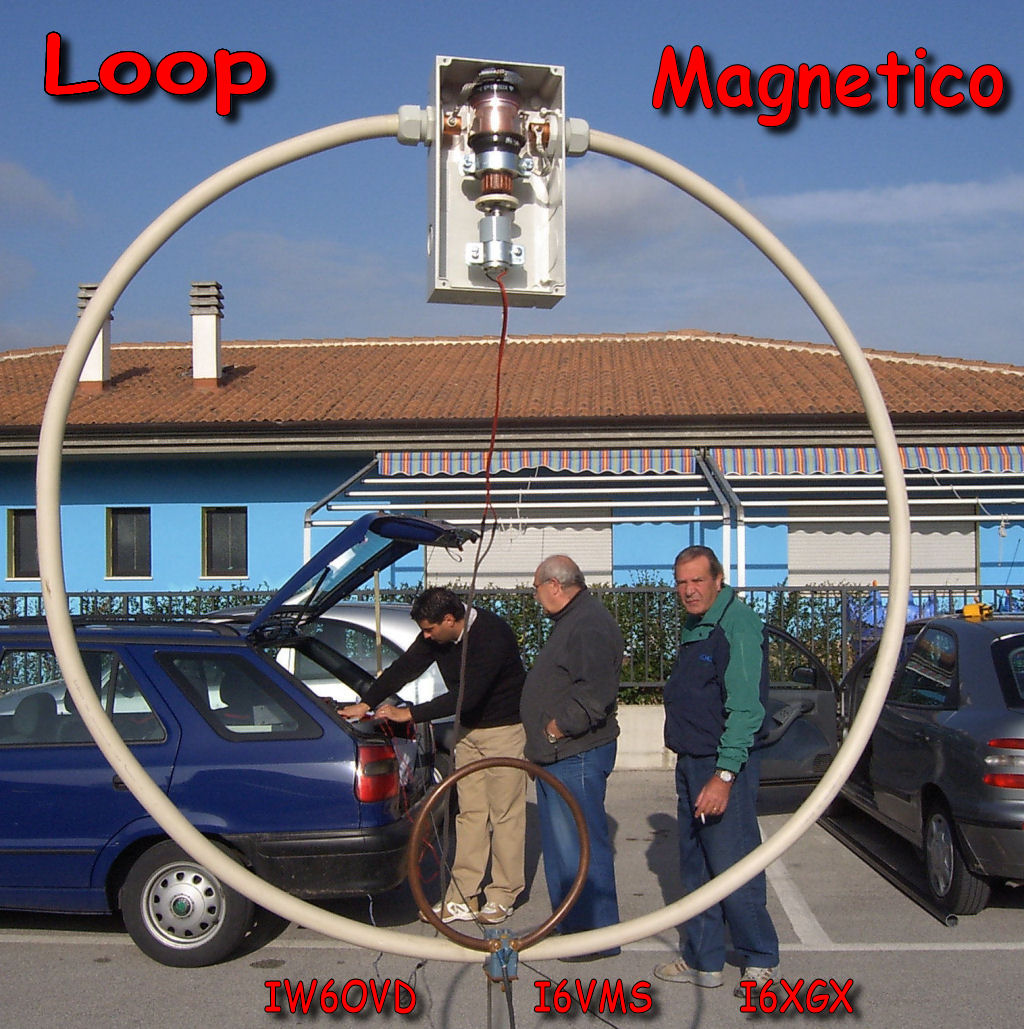

Il diametro del loop puo' variare da 1 metro a 2 metri migliorandone il rendimento, il condensatore varaibile da 500 pf permette di operare anche in 80 metri, mentre se da 350 pf accorda fino ai 40 metri. Il rendimento e' buono, l'antenna risulta molto selettiva ed il ROS si mantiene costante 1:1,2 circa su tutte le bande. Il controloop e' 1/5 del diametro del loop principale, quindi 20 cm per il piccolo loop da 1 metro, 40 cm per il loop grande da 2 metri. Il ControlBox utilizza un piccolo motorino elettricamente isolato dal variabile, invertendo la polarita' dela tensione applicata si ottiene il comando avanti/indietro, riducendo o dimezzando la corrente applicata otteniamo una riduzione della velocita' per la sintonia fine. I condensatori sottovuoto variabili sono facilmente reperibili tramite internet Ebay (vacuum capacitor), provengono quasi tutti dai paesi dell'est europeo, il costo e' di circa 50-70 euro spedizioni comprese. Come loop tubo di rame da 2,5 mm di diametro, nel nostro caso il tubo di rame e' ricoperto da uno strato isolante plastico che lo preserva dalla ossidazione e da un aspetto decisamente professionale,.Come controloop tubetto rame da 1 cm. Il controloop e' isolato dal loop principale, spaziato di circa 1 cm circa. La foto in fondo vede un mega-loop ottagonale, per la gamma 160 metri del diametro di 3,5 metri, controloop da 70 cm. Il LOOP MAGNETICO e' un antenna di facile costruzione, multigamma , selettiva, che ne fanno uno strumento utile ed unico per il DX , non rimane che augurare a tutti buon lavoro e buoni DX, 73 de IVO Brugnera I6IBE
