Icom IC-9700 Menu ADJUST (menu Setting segreti)

IC-9700 Service Manual

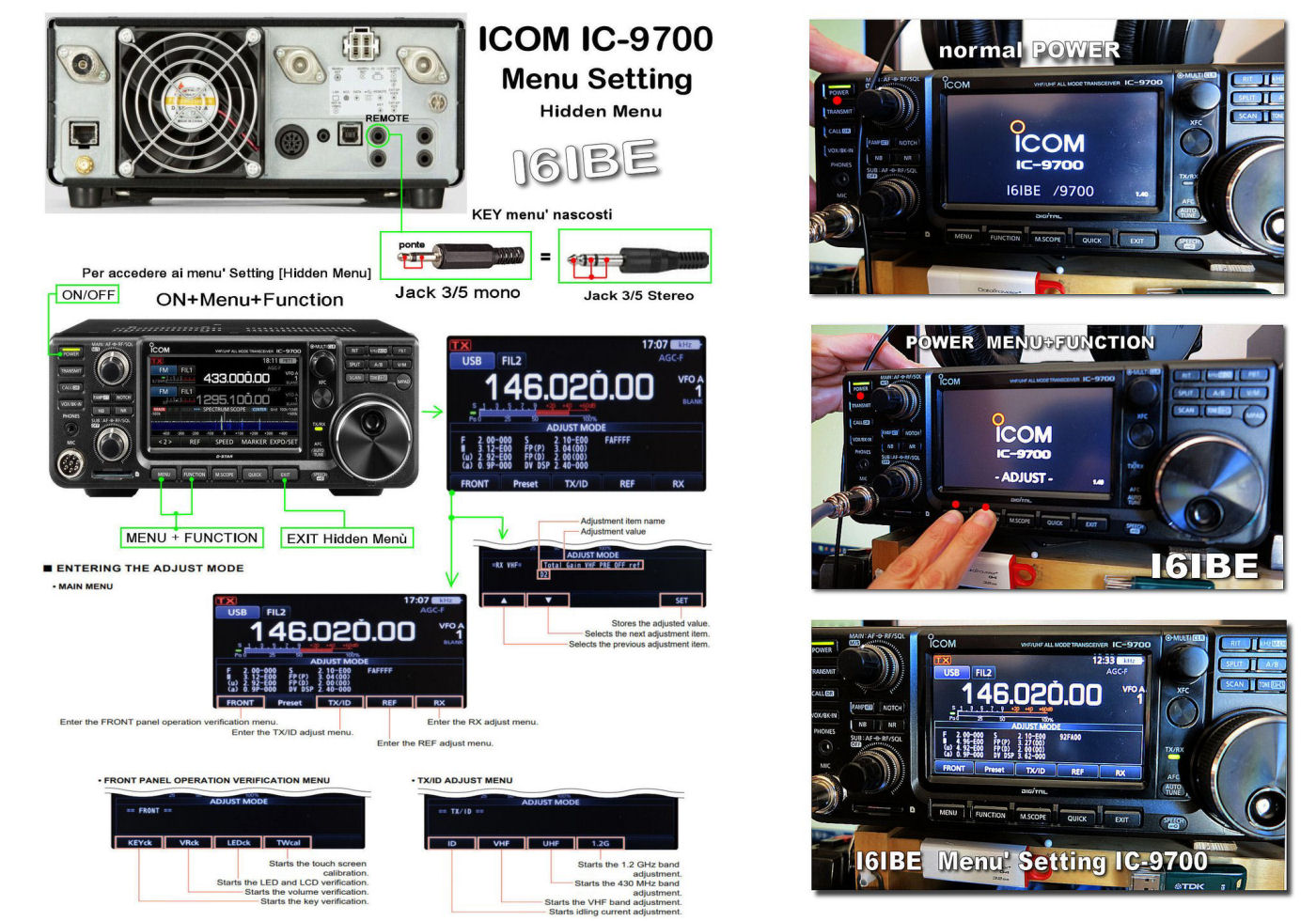

Icom IC-9700, come accedere agli HIDDEN Menu, ovvero menu nascosti o SETTING MENU. Occorre un semplice jack 3/5 Mono o stereo (cortocircuitato tra centrale e massa) da inserire nella presa posteriore REMOTE. Con jack [REMOTE] collegato, accendete l'RTX tenendo premuti contemporaneamente i tasti [MENU}+[FUNCTION]. Attenzione, la possibilita di fare danni permanenti all'rtx e reale, se non esperti e muniti di apposita strumentazione professionale. Per gli smanettoni e un ottima occasione per ritrovarsi con un rottame, un "fermaporte" altamente tecnologico !

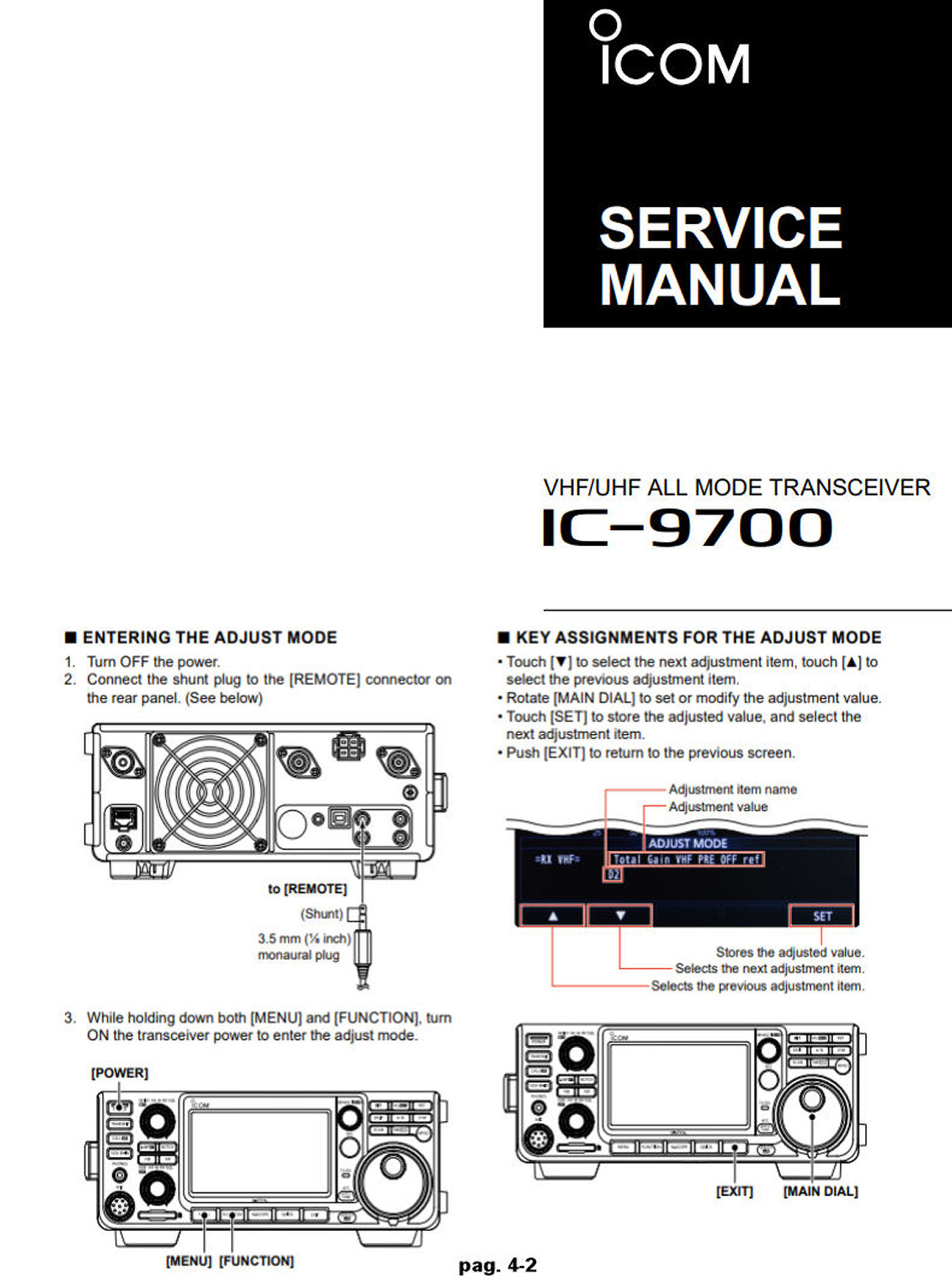

la procedura di taratura e' ben spiegata nel "service manual" downloadabile dal sito ufficiale ICOM o dalla rete Web, si va dalla regolazione fine della frequenza indicata sul display, RFGain Front-End, RF-PRE, alla potenza RF CARRIER, regolazione S'Meter, SWR, ALC ed altri parametri di vitale importanza. Ergo ! evitate inutili e dannosi smadonnamenti dei setting, NON ripristinabili con un semplice RESET, eseguiti ovviamente a vostro personale rischio e pericolo. Attenzione !! ricordo ancora che la procedura di accesso ai "MENU ADJUST" e' ampiamente documentata e descritta dalla stessa ICOM, sul MANUALE DI SERVIZIO (Service Manual) alla pagina 4-2, il mio e' solo un rifacimento, remake, dei disegni e immagini al fine di rendere piu semplice, comprensibile, meno pericolosa, l'accesso a tali funzioni nascoste che, ribadisco ancora, NON devono essere assolutamente toccate, variate, nodificate se non da tecnici professionisti o centri riparazioni laboratori specializzati Icom.

Fate molta attenzione, evitate di TOCCARE cambiandoli, i valori numerici degli Hidden Menu. Variare questi valori equivale a ruotare fisicamente, con un cacciavite, i TRIMMER capacitivi, induttivi, resistivi dei classici circuiti pcb elettronici rtx, mandandoli facilmente e irrimediabilmente fuori specifica quindi fuori range o taratura ottimale, la semplice variazione casuale di un singolo parametro potrebbe portate a malfunzionamenti, desensibilizzazione, distruzione dello stadio pre o finale RF, mancata calibrazione o visualizzazione del display, e altri gravi problemi ripristinabili, a caro prezzo, solo da tecnici specializzati presso laboratorio Icom.

73 Ivo Brugnera I6IBE maggio 2023 Attenzione, pericolo !!
