ICOM IC-9700 ANTENNE SATELLITI, LEO/MEOVHF/UHF

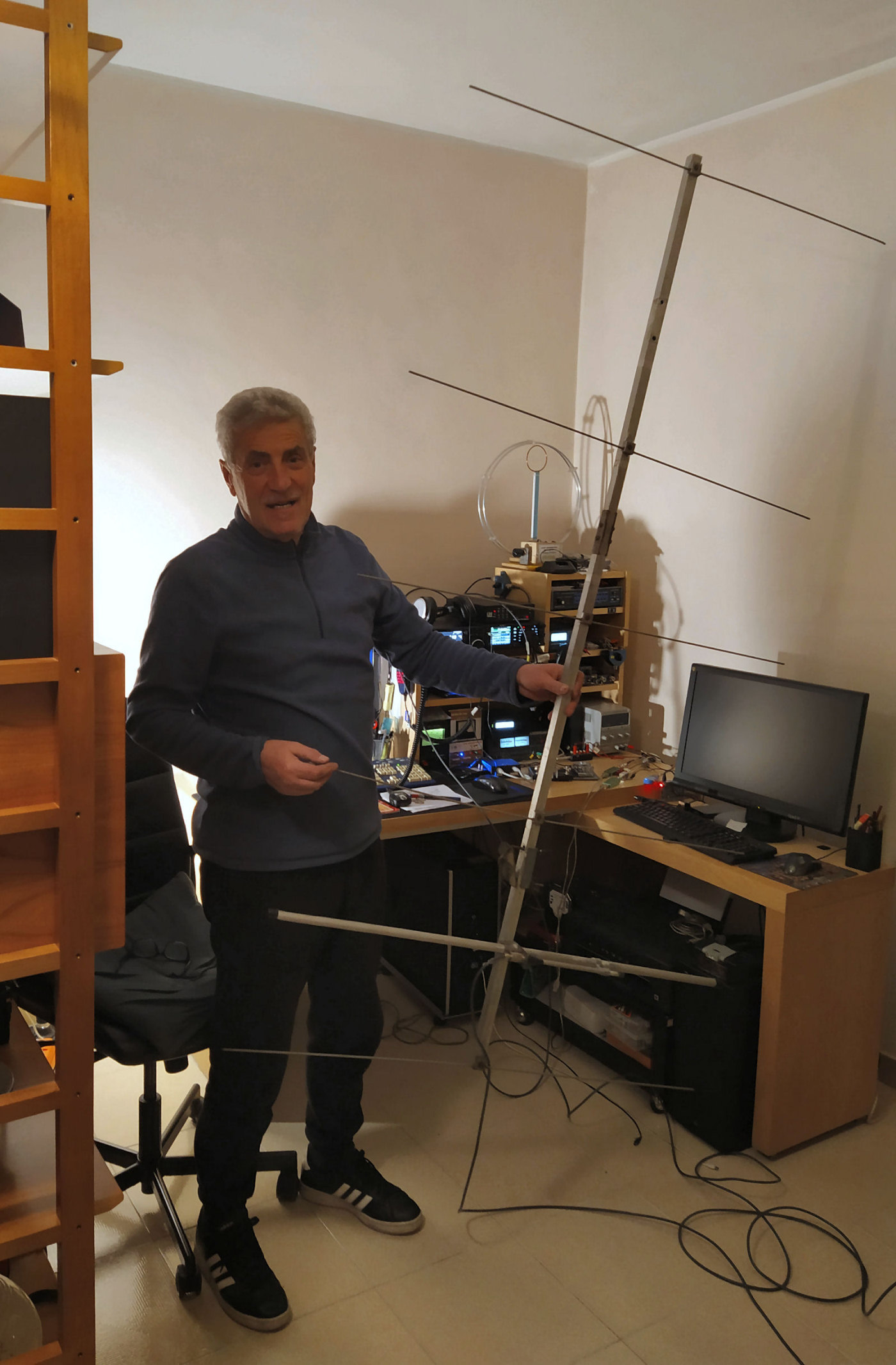

Sostituito il vecchio parco antenne satelliti. Rimodernato anche il SETUP ANTENNE per Satelliti LEO e MEO, rotori AZ/EL Kempro KR.-500, DAIWA d-7500 , COME controller TRACKING un ERC-M http://www.radioamatoripeligni.it/i6ibe/erc_m/interfaccia.htm in KIT di semplice assemblaggio. Antenne VHF una vecchia 9 elementi ECO ridotta a 6 perche danneggiata, e una nuova DIAMOND 15 elementi UHF, polarizzate verticalmente, il tutto montato a 1,5 mt dal tetto per una facile e veloce manutenzione. Ie vecchie antenne 7 x UHF e 5 x VHF Yagi risultava troppo obsoleto. Tra polarizzazione ORIZZONTALE e VERTICALE non sono state riscontrate grosse discrepanze di funzionamento o rendimento, avrei preferito l'orizzontale come nel vecchio setup, le ho montate verticalmente obbligato dalla Diamond UHF che prevede singoli fori per la staffa nel boom con l'intento di riposizionarle correttamente, ma dopo prove e test ON-AIR la decisione di lasciarle come in foto, ad evitare ulteriori fori sul mast o l'aggiunta di staffe a L. Il supporto tubolare centrale, MAST delle antenne e' isolato, un comune tubo per uso idraulico arancione, con all'interno un quadrello di legno stagionato inserito a pressione per renderlo rigido tappando gli estremi con Silicone. Occhio i BALUN delle antenne yagi Diamond sembrano sottodimensionati, sono realizzati in cavo coassiale (68 cm VHF e 23 cm UHF) e un condensatore ceramico da 12 pF, ottenendo un BALUN 4:1, le potenze dichiarate supportate sono di 50 Watt, ricablando il balun utilizzando cavo coassiale di buona fattura si incrementa la potenza applicabile fino a 200 Watt ottimo quindi per RTX simil IC-9700 in grado di erogare fino 100 Watt VHF bye IVO Gennaio 2023
