Filtro anti TVI taglia-banda + Filtro passa-alto

20 dB attenuazione delle Interferenze by IW0BYL Michele Aita,

filtro passa-alto + taglia-banda anti TVI by I6IBE Ivo leggi pdf

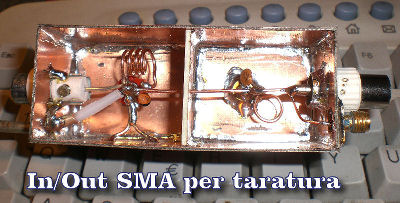

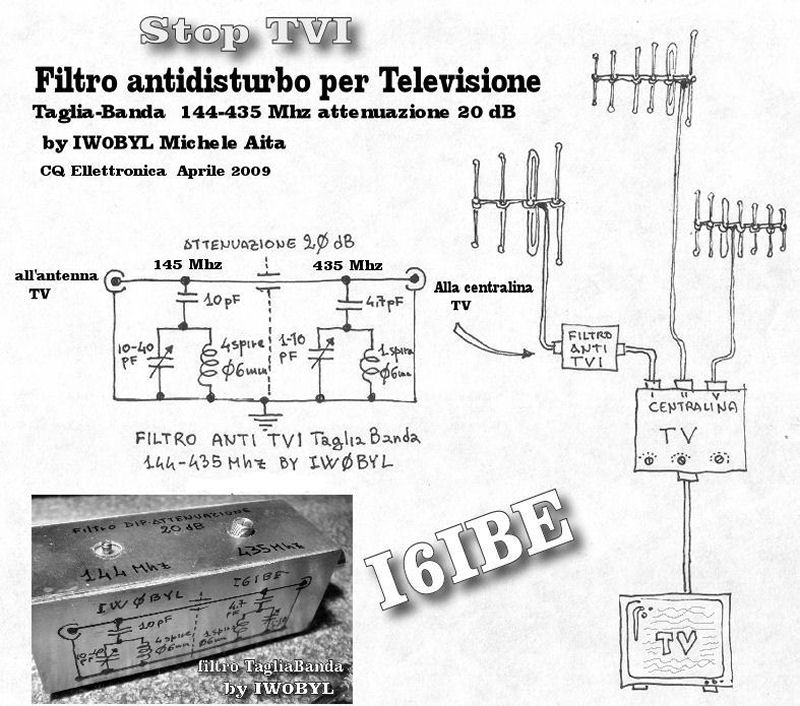

Questo filtro per la riduzione delle interferenze TVI procurate da emissioni radioamatoriali in gamma 144 e 435 mhz e- stato pubblicato sulla rivista CQ Elettronica a cura di IW0BYL Michele Aita, su tratta di un Taglia-Banda con una attenuazione di 20 dB circa. la costruzione risulta semplice ed economica, un paio di condensatori e una bobina, lo scopo e' quello di fugare a massa eccessi di RF in gamma 144 oppure 435 Mhz che attraverso l'antenna TV arrivano alla centralina saturandola e procurando fastidiosi disturbi alle televisioni degli utenti o condomini. Il filtro e' composto da due sezioni o celle, una 144 e l'altra per i 435 Mhz, se il disturbo viene generato su una sola gamma, realizzate il filtro corrispondente, singolarmente. La taratura e' molto semplice , montate momentaneamente dei bocchettoni in-out in modo da poterlo collegare ad un ricevitore rx 144 e 435 Mhz, nel mio caso ho interposto il filtro tra antenna ed RX del mio Yaesu VX-3E, ora sintonizzate un segnale in gamma 144 Mhz, ruotate il trimmer capacitivo corrispondente, per la MINIMA indicazione del segnale ricevuto sull's'Meter, idem per la gamma 435 Mhz, fatto la taratura puo' considerarsi conclusa ! staccate ora il filtro dall'RX e collegatelo in serie all'antenna TV a ridosso della centralina preamplificatrice TV come da disegno. anche operando con poptenze elevate e con le antenne puntate verso quelle TV i disturbi dovrebbero sparire. bye IVO I6IBE

Filtro antidisturbo, anti TVI by I6IBE

filtro Blocca-Banda + Passa-Alto

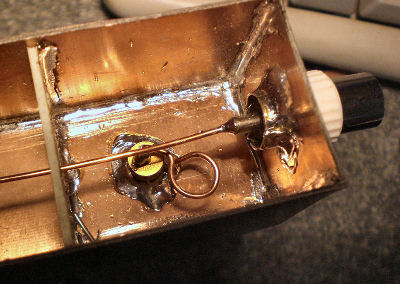

Questo filtro anti disturbo per impianti centralizzati TV e' stato ralizzato ben 20 anni fa e da allora e' stato montato fisso sulla centralina del mio condominio, Il filtro si e' reso necessario dal fatto che qualsiasi emissione, con potenza anche di pochi watt, in gamma 144 Mhz disturbava la ricezione dei segnali televisivi rendendo impossibile la visione di qualsiasi programma TV. Il filtro e' passante, basta staccare il connettore di antenna all'ingresso del centralino , inserire il filtro e ricollegare l'antenna, pochi secondi per l'istallazione. Trasmettendo su 144 oppure 435 Mhz anche con potenze di 20-50 watt a pochi metri dalle antenne TV non si notano disturbi o problemi dovuti ai forti campi RF. Lo schema e' semplicissimo, 6 condensatori e 3 bobine, lo stampato e' in vetronite mono faccia su cui vanno incise 5 piazzole per accogliere i componenti montati in modo classico, alcuni condensatori e una bobina, per questioni di dimensioni, compattazione e schermatura, vanno montati sul lato saldature, vedi immagini e foto. In pratica si tratta di filtro a due celle, un "Blocca-Banda" e un "Passa-Alto", Con i valori dati il filtro risulta pre-tarato, eventuali ritocchi allargando o stringendo le spire delle bobine. bye Ivo I6IBE
