Filtro antidisturbo RFI per alimentatori switching PC

Questi filtri erano montati di serie all'interno di TUTTI gli alimentatori per Personal Computer di vecchia data, pochi spiccioli e tutti i disturbi ciclici sulle gamme radioamatoriali HF sparivano. Ora su alimentatori blasonati, 700 watt e superiori, tali filtri non vengono quasi mai piu' montati, gli alimentatori diventano veri e propri generatori di segnali spuri, una tragedia per l'OM. Per testare se il disturbo proviene effettivamente dal PC non basta spegnere il computer ....(il disturbo permane anche da spento perche' la piastra madre viene alimentata comunque) ... bisogna staccate la spina dalla rete elettrica. Leggi articolo filtri FRI, EMI

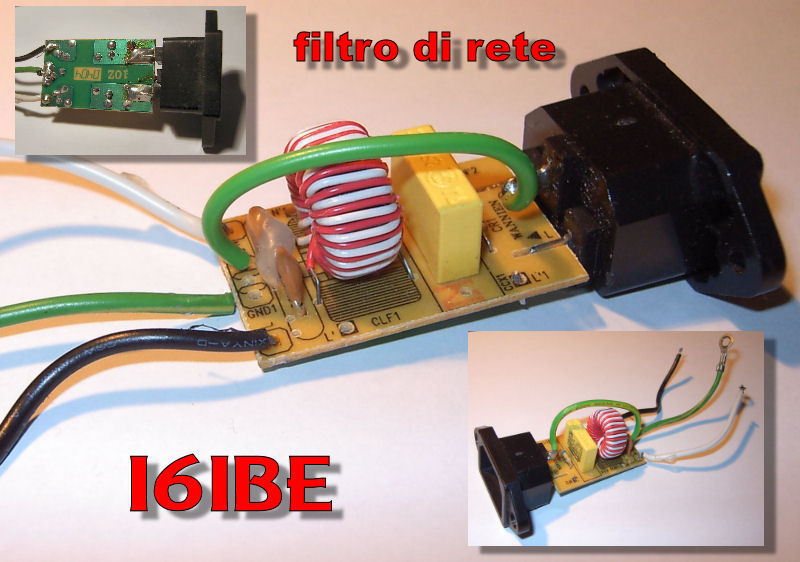

Rimedio !! smontate un vecchio alimentatore per PC, recuperate il filtro, e montatelo sul nuovo , sono solo 2 saldature e un paio di viti, le HF ringrazieranno ! l'S-meter, in assenza di segnali tornera a indicare livelli bassissimi...pregate e sperate che il vostro vicino non acquisti un nuovo PC o cambi alimentatore con qualcosa di piu' performante e ... irradiante.

Nelle ultime fotografie un filtro anti RFI autocostruito per esterno, la bobina e' realizzata avvolgendo del filo di rame smaltato da 1 mm circa su una bacchetta di ferrire da 1cm diametro lunga 5 cm circa e facendo due strati di spire, colla a caldo oppure cera fusa terranno serrate stabilmente l'avvolgimento, il tutto cablato all'interno di una scatoletta metallica e prese 220 standard per PC.

73 e buon lavoro de Ivo I6IBE
