Antenna field day EFHW

End Fed Half Wave Antenna Ivo Brugnera I6IBE Novembre 2021

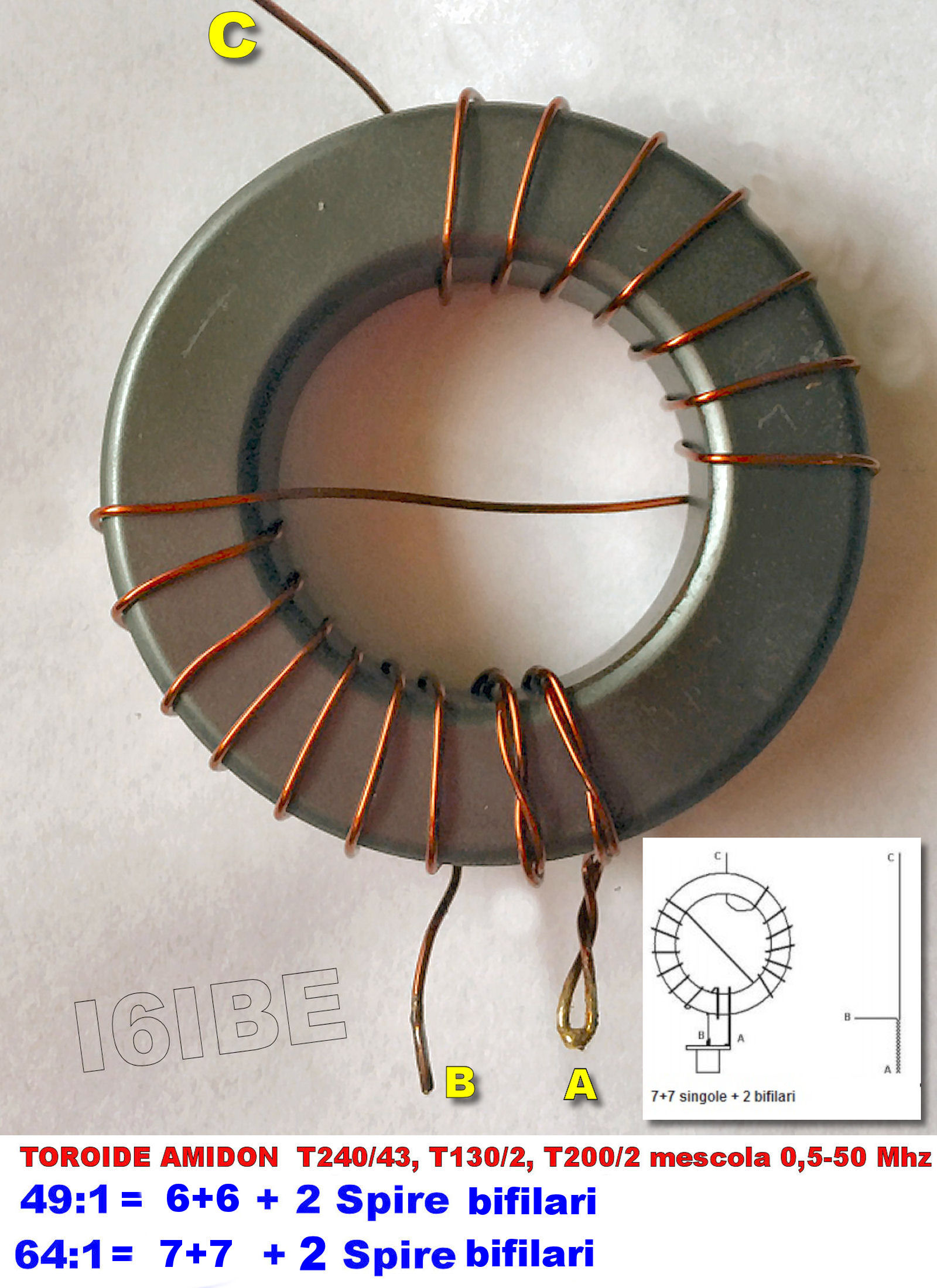

Antenna portatile EFHW (End Fed Half Wave) HF 80-40-20-15-10 Metri low cost. Antenna estremamente efficace e di basso costo, per operazioni campali o anche da postazione fissa, versione con condensatore variabile o con trasformatore 49/64:1 toroide FT140/240 mescola 43 a secondo della potenza che intendete utilizzare, eventuali bobine di carico lineare 110 o 34 mH per operare agevolmente anche le bande basse. Utilizzate normale filo elettrico da 1,5 mm per il radiatore e tubetti PVC da 19 mm per i supporti delle bobine di carico. All'occorrenza utilizzate eventuali corti contrappesi (radiale) 3-5 metri GND. L'auto-Costruzione è d'obbligo, evitate di farvi spennare dai soliti esosi mercanti nostrani. Per chi fosse sprovvisto di saldatore a stagno o fosse negato per l'home-made, sono reperibili sul web kit a basso costo (15 €). In basso la tabella di conversione da PIEDI a METRO per chi vuole utilizzare un filo radianate monobanda invece quello con bobina di carico. Per il "trasformatore" 49:1 o 64:1 utilizzate un toroide di buona fattura serie AMIDON con mescola adatta alle frequenze 05 to 50 Mhz io ho utilizzato T200/2 Amidon ROSSO, altri consigliano T240/43 o T130, T94 e una miriade di altri toroidi adatti a potenze QRP o QRO. Come CONTRAPPESO o RADIALE di lunghezza 0.05 della frequenza operata, che si traducono in un radiale di 2 o 3 metri, e ovviamente chi consiglia un collegamento diretto di massa tramite puntazza o picchetto il piu' corto possibile, altri dispensano consigli sul posizionamento di numerosi radiali lunghi 5 o 10 metri, o meglio una rete da pollaio come GROUND, chi dice di giocherellare con la lunghezza fisica del cavo coax di alimentazione posizionato perpedicolarmenteal radiatore. Va da se che aggiungere un radiale/contrappeso ad un monopolo radiante, riduce drasticamente l'elevata l'impedenza 2500-3500 Ohm tale da rendere inutile o dannoso l'utilizzo di un trasformatore 49 o 64:1, quindi Consiglio, prima di intraprendere la costruzione della EFHW, di farsi un buon giro sul web cercando di capirne le dinamiche costruttive, districandosi tra impedenza, trasformatore, contrappesi e altro. Info trasformatori 4, 9 , 16:1 e Long-Wire antenna http://www.radioamatoripeligni.it/i6ibe/balun9a1/balun9a1.htm .Buon divertimento, Ivo Brugnera I6IBE.
