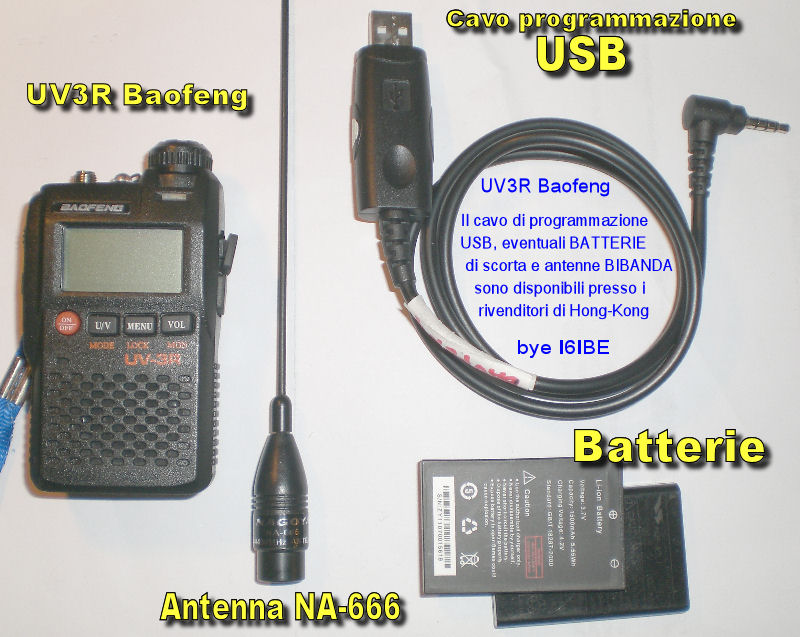

 Cavo Programmazione USB uv3r |
| Aumento VOLUME
AUDIO
cuffia/Microfono UV3R |
||
Salve, il piccolo rtx vhf uhf dopo un mese in dogana e' arrivato, prezzo lievitato da 24 a circa 50 euro, niente di speciale, vale quello che avete pagato, al prezzo di un LPD e' sicuramente molto piu' performante e valido. Le antenne in dotazione vanno sostituite con qualcosa di piu' performante e bibanda. La cuffietta/microfono in dotazione ha un livello audio troppo basso, in ambienti rumorosi risulta inservibile. La potenza erogata sembra buona, quella MINIMA e' troppo bassa, 100 milliWatt economizzano le batterie ma e' veramente esigua. La programmazione delle memorie e' molto semplice, io ho utilizzatyo un circuito di controllo CAT per Yaesu FT-897, 857 o 817 con un integrato MAX232. i collegamenti al jack 3/5 a 4 contatti sono mostrati nello schema qui' in basso. colleghiamo solamente il TXDati lo RXdati e la MASSA. Su queste interfacce CAT l'alimenmtazione 12 volt necessaria per alimentarla, e' prelevata dalla presa DATI . E' richiesta quindi , per utilizzarla con il UV-3R una sorgente di alimentazione supplementare o tenere contemporanemanete acceso lo Yaesu FT-897 mentre si programma il BAOFENG. Per utilizzare e fare entrare a fondo, Jack 3/5 a 4 contatti sul BAOFENG si deve ALLARGARE il foro di entrata sulla scocca plastica del frontalino, altrimenti si avranno problemi durante l'utilizzo. Sulla mia interfaccia CAT RS-232 fuoriescono due cavetti, uno, MINIDIN, per controllare via CAT il mio FT-897 e 817, l'altro per la PROGRAMMAZIONE del BAOFENG con jack 3/5. In alto e' disponibile un files .DAT preprogrammato con frequenze LPD, PMR, Ponti V e Uhf, Satelliti NOAA APT, LINK ed ECHOLINK pronto per il UV-3R. Anche se nei menu' non e' contemplata la funzione SPLIT-BAND, il baofeng puo operare in questo modo, programmando opportunamente alcune memorie, il piccolo UV-3R puo essere impiegato per traffico SATELLITE, impostatndo le frequenze UPLINK VHF e DOWNLINK UHF ovvero RICEVERE in UHF e TRASMETTERE in VHF tramite memeorie programmate per operare i satellitri LEO OSCAR-51, SO-50 e AO-27, il DOPPLER viene corretto in FM tramite programmazione di sole 3 memorie SPLIT. Infine una piccola guida pratica sull'utilizzo di TONI DCS e CTCSS e di alcuni "parametri" poco chiari quali l'STE. Infine CHIRP, un softare di PROGRAMMAZIONE memorie gratuito utile per la programmmazione del baofeng, e svariati apparti Yaesu, Icom, Kenwood e le rispettive interfaccce. bye IVO I6IBE
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
