Antenne SATELLITE AZ-ZE low cost Video Test

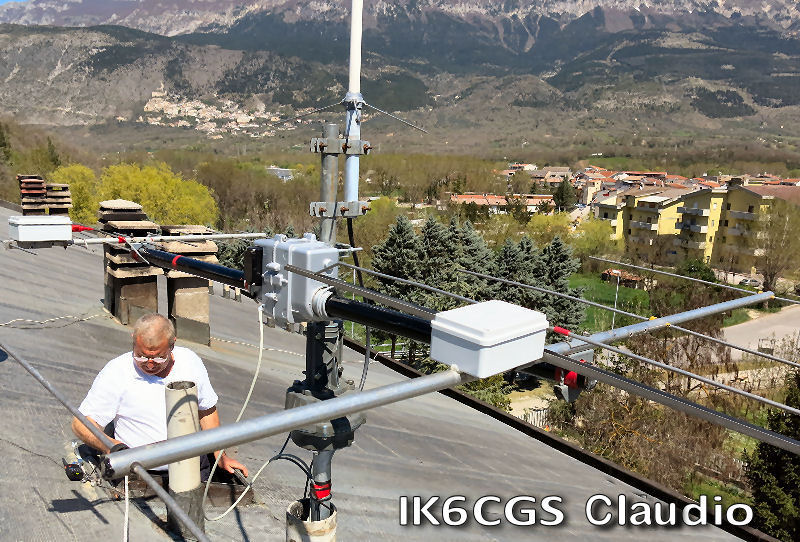

Salve, dopo una esperienza pluriennale e aver ottenuto risultati piu' che confortanti, con antenne SATellitari autocostruite (turnstile) con angolo di ELEVAZIONE fissa a 25 gradi, e un economico rotore di azimut STOLLE, eccomi alle prese con un nuovo sistema di antenne motorizzate low cost. Come motori, un DAIWA DR-7600 azimutale, e un KENPRO KR-500 per l'elevazione, ambedue usati, quindi acquistati a prezzo di favore, uno mancante di control-box, e che a breve verranno AUTOMATIZZATI per l'inseguimento, tracking dei satelliti. Come antenne un paio di vetuste FRACARRO 144 e 435 Mhz a cui sono stati eliminati i piccolissimi BALUN 4:1 in filo di rame, e sostituiti con balun in CAVO COASSIALE RG-58, in grado di supportare potenze superiori ai 50 watt, erogati dal mio FT-897. Il sistema progettato e' molto "elastico" adatto a lavorarci sopra, altezza dal tetto 1,5 metri circa, boom orizzontale 1,8 metri. Un sistema del genere impone l'utilizzo di antenne con boom molto CORTE, una FR 7 elementi 435 Mhz e una FR 5 elementi, sostituita con una ECO 4 elementi 145 Mhz, le due antenne hanno un boom di 70 cm circa, un guadagno stimato di circa 9 dB, e un LOBO di RADIAZIONE molto ampio, il che permette di transitare sui satelliti, anche con PUNTAMENTI non molto precisi. Io utilizzo come RTX uno FT-897 per Uplink ed uno FT-817 per il Downlink, il ricevitore risulta sensibilissimo, tanto da non richiedere nessun preamplificatore di antenna. Tale eccessiva sensibilita' puo' produrre fenomeni di rientri RF, desensibilizzazione del ricevitore, o saturazione del front-end, sotto forma di SOFFIO sul ricevitore downlink, sia se si trasmette a 435 Mhz che a 144 Mhz. L'inserimento di un FILTRO Passa-Alto a 435 Mhz cut-off a 250 Mhz 40 dB di attenuazione a 145 Mhz, utilizzato in RX downlink sui 435 Mhz ( satellite FO-29 ), oppure in TX uplink 435 Mhz ( satellite VO-52 ), elimina TOTALMENTE il problema dei rientri sul ricevitore, permettendo un traffico perfetto, esente da disturbi, su TUTTI i satelliti attualmente in orbita. Il filtro utilizzato in realta e' il "ramo" 435 Mhz di un comunissimo DUPLEXER Vhf/Uhf. Per la costruzione occorrono 3 condensatori ceramici da 8,2 pF e due bobine, in aria, con 3 spire di filo argentato da 0.6, supporto in "aria" da 6 mm. alcuni ritagli di vetronite per la realizzazione del contenitore. Ringrazio l'amico ELIO IZ6OUY che mi ha regalato :-) un antenna Yagi 6 elementi "black bird ", dipolo ripiegato, frequenza 437 Mhz, che sostituisce la Facarro, questa yagi presenta un ROS di tutto rispetto 1:1,1 sulla banda SATELLITI, dopo un attento restyling, e' in fase di TEST sul mio tetto. La realizzazione di questo sistema di antenne SATELLITARI ha visto la collaborazione e partecipazione attiva, consigli tecnici e meccanici, aiuto morale, che hanno portato alla risoluzione di tutti i problemi, del team Radioamatori valle peligna, Ultipo UPDATE Novembre 2024 sostituita la vecchia yagi VHF ECO 4 elementi che aveva a sua volta sostituito la FRACARRO 5 elementi con una YAGI DIAMOND 10 Elementi VHF, polarizzate VERTICALI, i relativi test confermano un setup ottimale per operare suio satelliti LEO e trasponder ISS ,IW6OVD Ferando, IZ6OUY Elio, IK5CGS Claudio. 73 de Ivo I6IBE Novembre 2024
