ADS-B Virtual RADAR freq 1090.00 Mhz

Seguire gli AEREI in volo JETVision dongle RTL2832 by I6IBE Ivo

Software occorrente download : ADSBSharp, rtl1090, Virtual Radar

Utilizzando come sintonizzatore l'economico dongle RTL2832, dicventerete dei CONTROLLORI DI VOLO a tutti gli effetti, localizzando e seguendo in realtime il movimento di tutti gli Aereo-JET in volo o in partenza da qualunque AEREOPORTO Italiano. La mappatura e tracciatura viene visulaizzata su GMap (Google Map), la ricezione dei segnali ADS-B avviene sulla frequenza 1090.00 Mhz e come sintonizzatore radio l'U4000 del dongle RTL2832. Occorre un antenna risuonante da collegare direttamente sulla chiavetta evitando l'utilizzo di prolunghe in cavo coassiale che attuenerebbero altremodo i segnali radio, soprattutto si si utilizza cavo coassiale di bassa qualita'. Viene proposta l'autocostruzione di un antenna COLLINEARE con guadagno medio di circa 5 dB, la costruzione e' molto semplice, si utilizza delle bacchette in lega di ottone o rame di 1,5 mm. Si tratta di tre spezzoni verticali di 13 cm, e di due bobine formate da 1 spira con diametro di 4 cm. piegando opportunamente, con l'aiuto di una pinzetta, le bobine, in pochi minuti l'antenna autocostruita prende forma, un connettore TV maschio la adattera' alla chiavetta. il VIRTUAL RADAR richiede la connessione internet per posizionare gli aerei sulla mappa, in base ai dati radio ricevuti con RTL1090. Nel mio caso operando al QRL ho potuto attivare la sola ricezione DATI che scorrono in modo molto fluido sul monitor, e con antenna e dongle posizionati appena fuori la finestra con una prolunga USB (e' indispensabile prolungare la resa USB piuttosto che portare l'antenna fuori tramite cavo coassiale). I primi test di ricezione sono andati a buon fine, le prove continueranno presso la mia stazione radio e la connessione a internet di Virtual Radar. Vengono descritte anche due antenne COLLINARI tealizzate con filo di ottone, per la frequenza 1090 Mhz che offrono un discreto guadagno. 73 IVO I6IBE

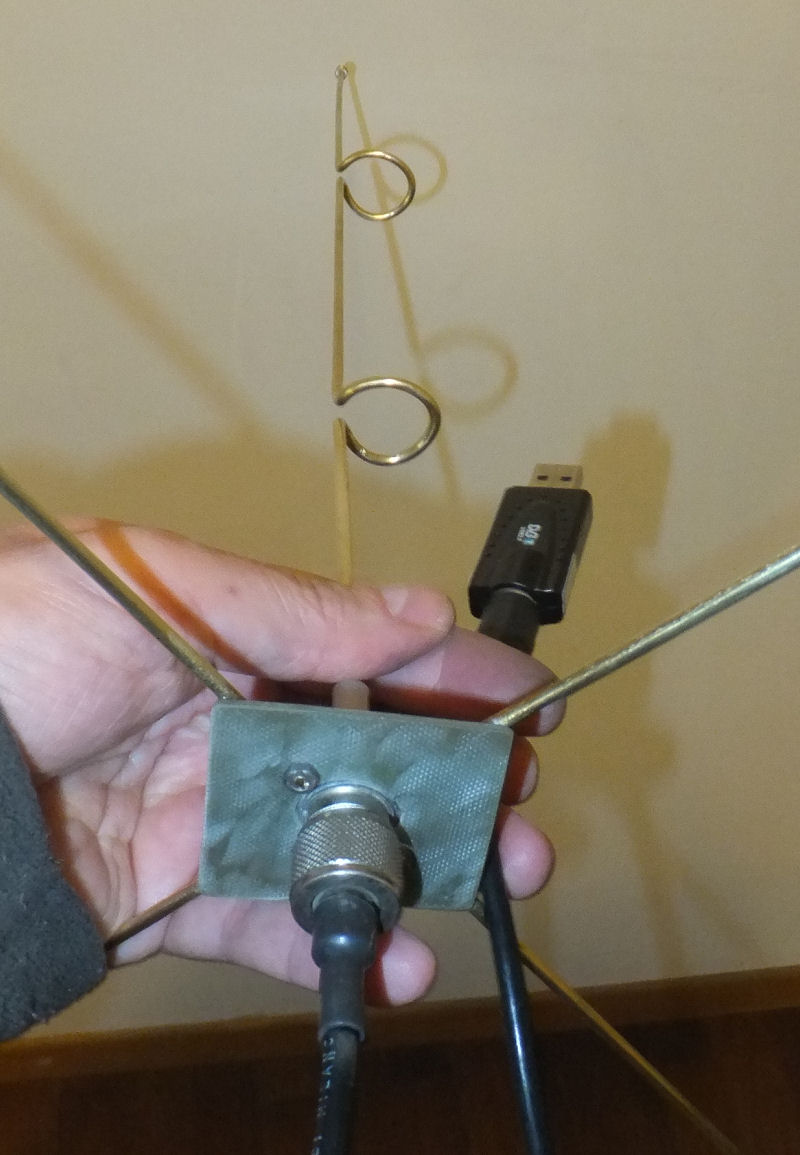

ANTENNA COLLINEARE 1090 Mhz da esterno G.P. 5 dB
