PDF W4RNL PDF G3LDOAntenne T2FD e D2T HF 0-30 MHz filari Militari I6IBE Ivo Brugnera Ottobre 2022

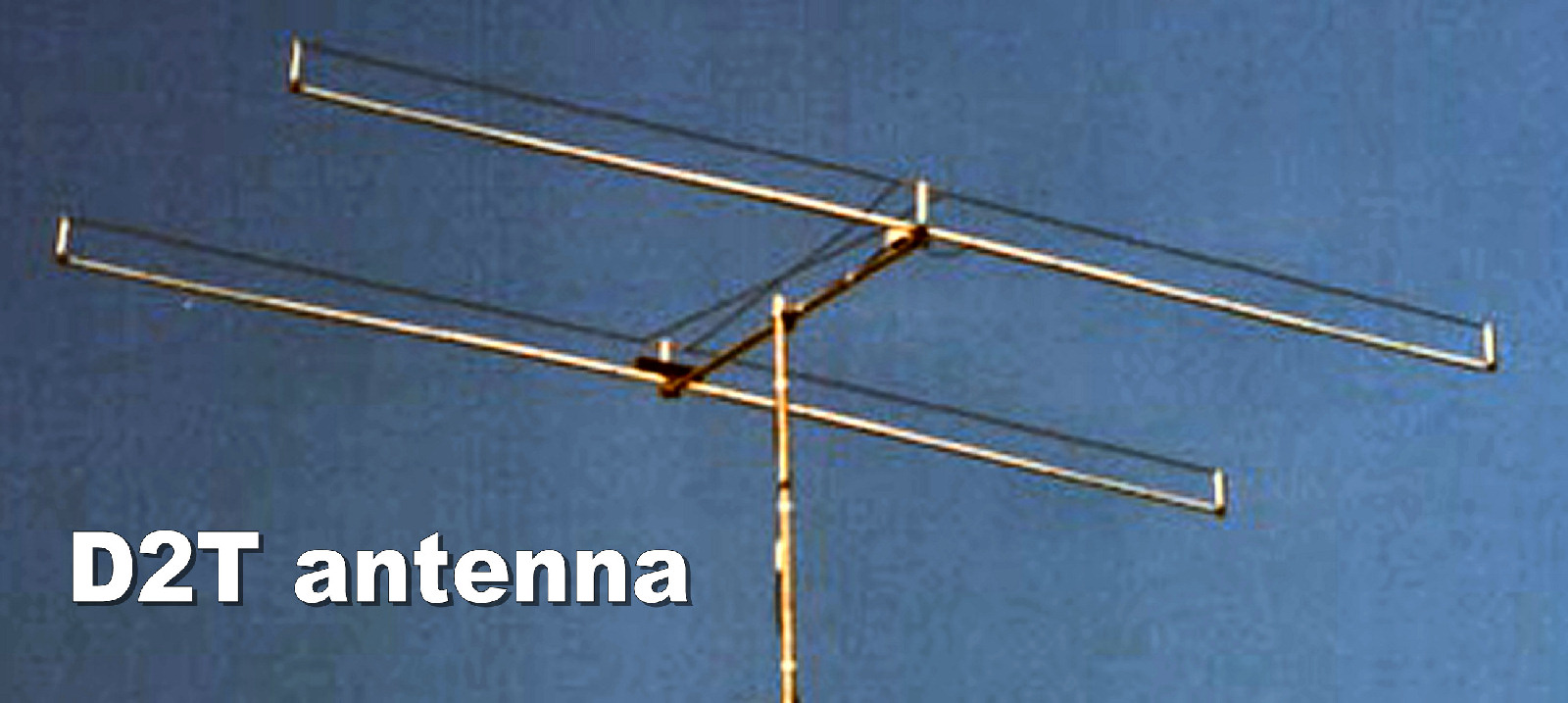

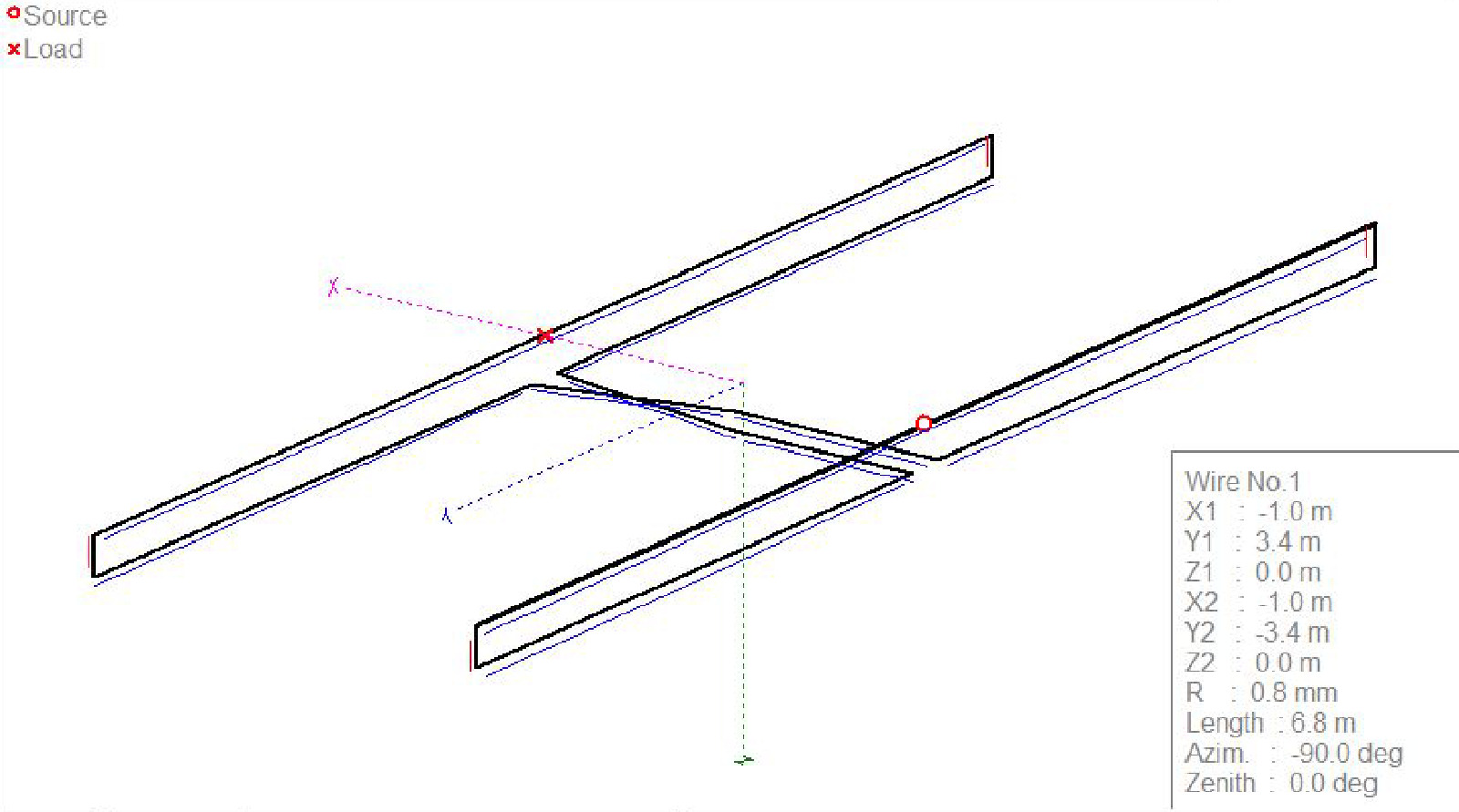

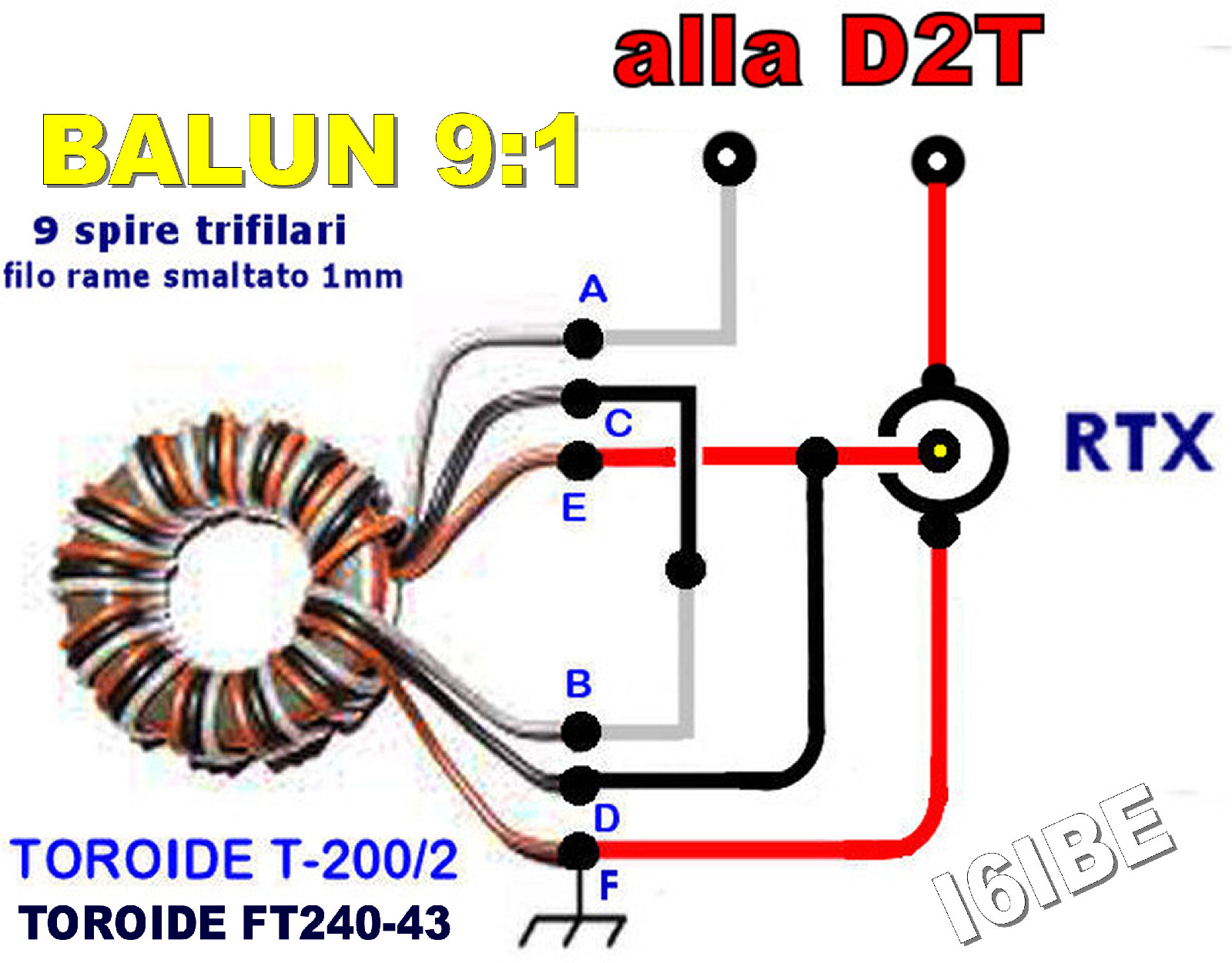

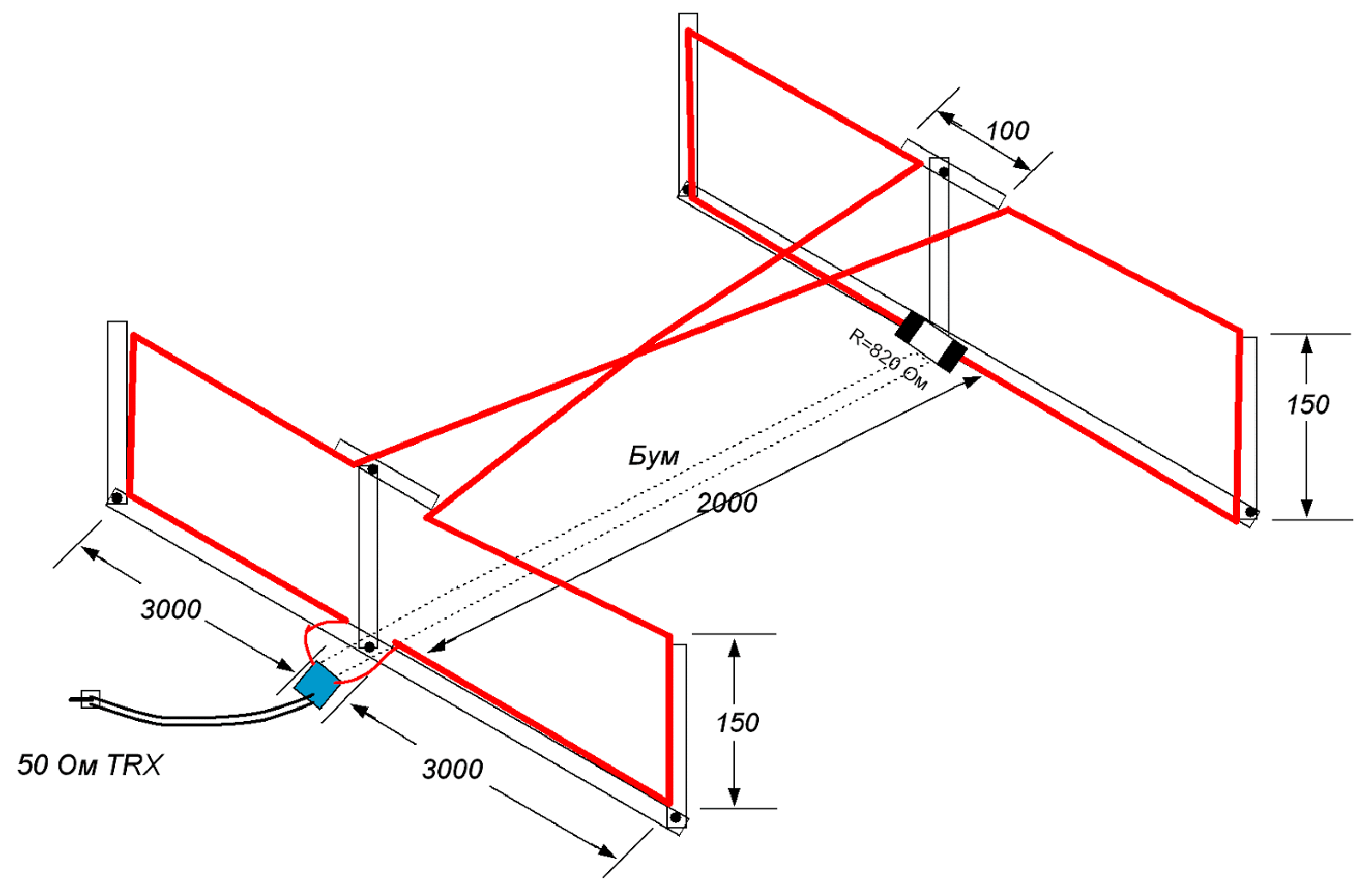

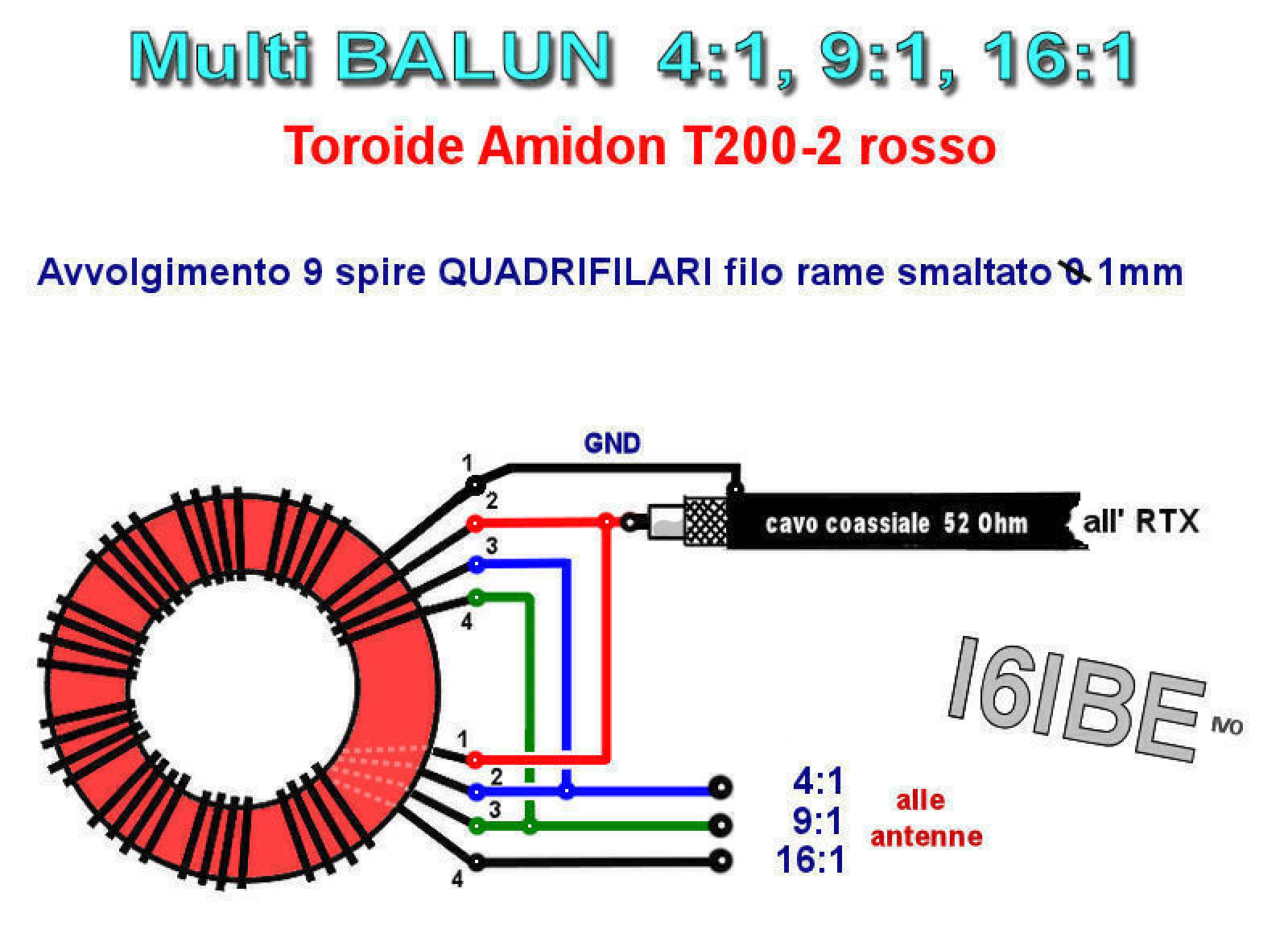

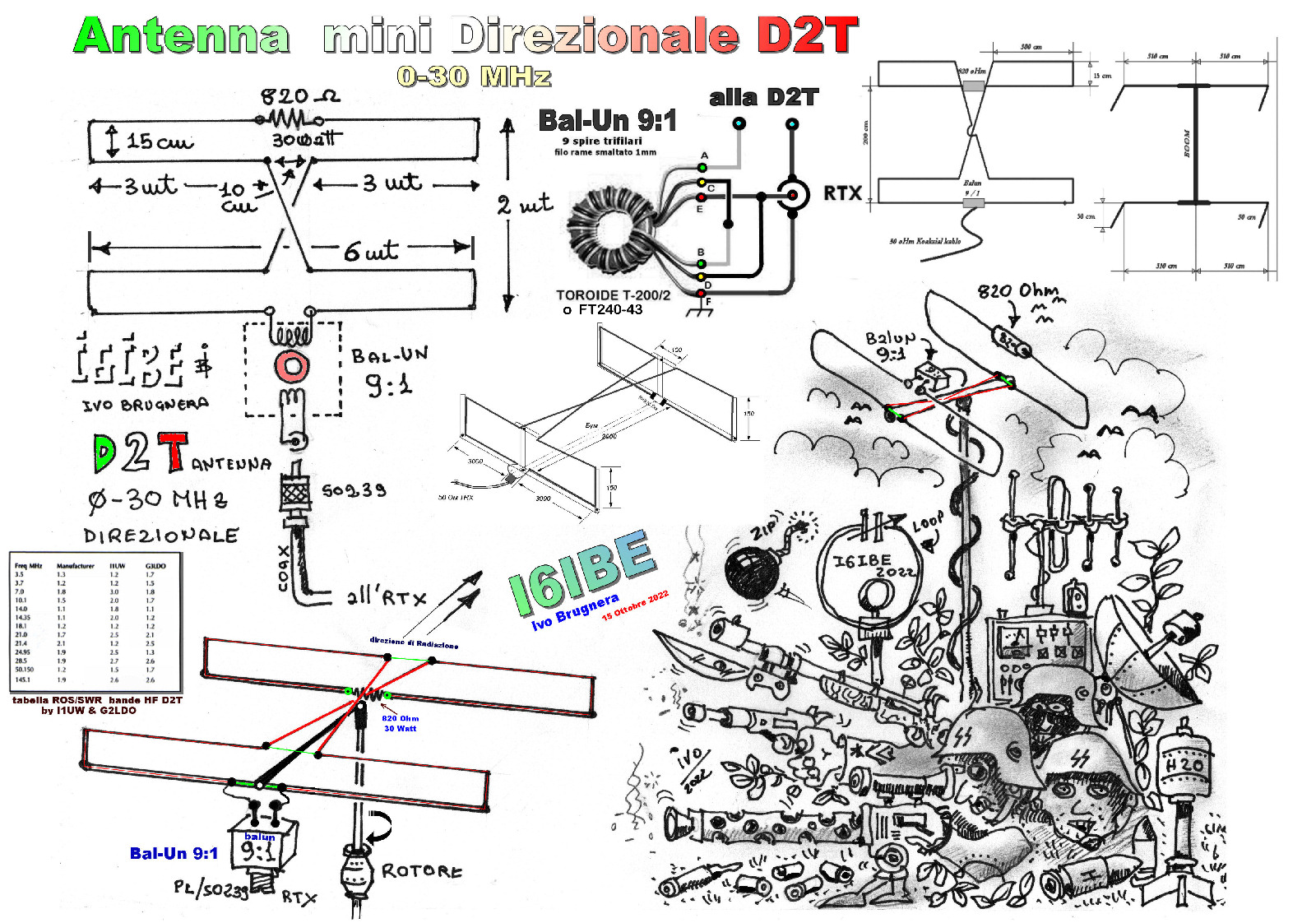

Antenna direzionale compatta D2T, 2 elementi 0-30 MHz, boom 2 mt. radiatori 6 mt. Corta, manegevole, leggera e silenziosa, di derivazione Militare, facilmente atocostruibile, impedenza prossima ai 450 Ohm, occorre solamente un Bal-Un 9:1 ed un Resistore antinduttivo da 820 Ohm 30 watt, ampia documentazione sul web, spaziatura dei dipoli ripiegati 15 cm. Antenna bistrattata e semi sconosciuta alla maggior parte degli OM, il disegno allegato rende l'idea sulle reali dimensioni, parente stretta della T2FD sicuramente vale la la pena provarla, risultato garantito. La criticità del grosso resistore da 820 Ohm 30 Watt si risolve parallelando più resistenze antinduttive (strato di carbone) di piccolo wattaggio.

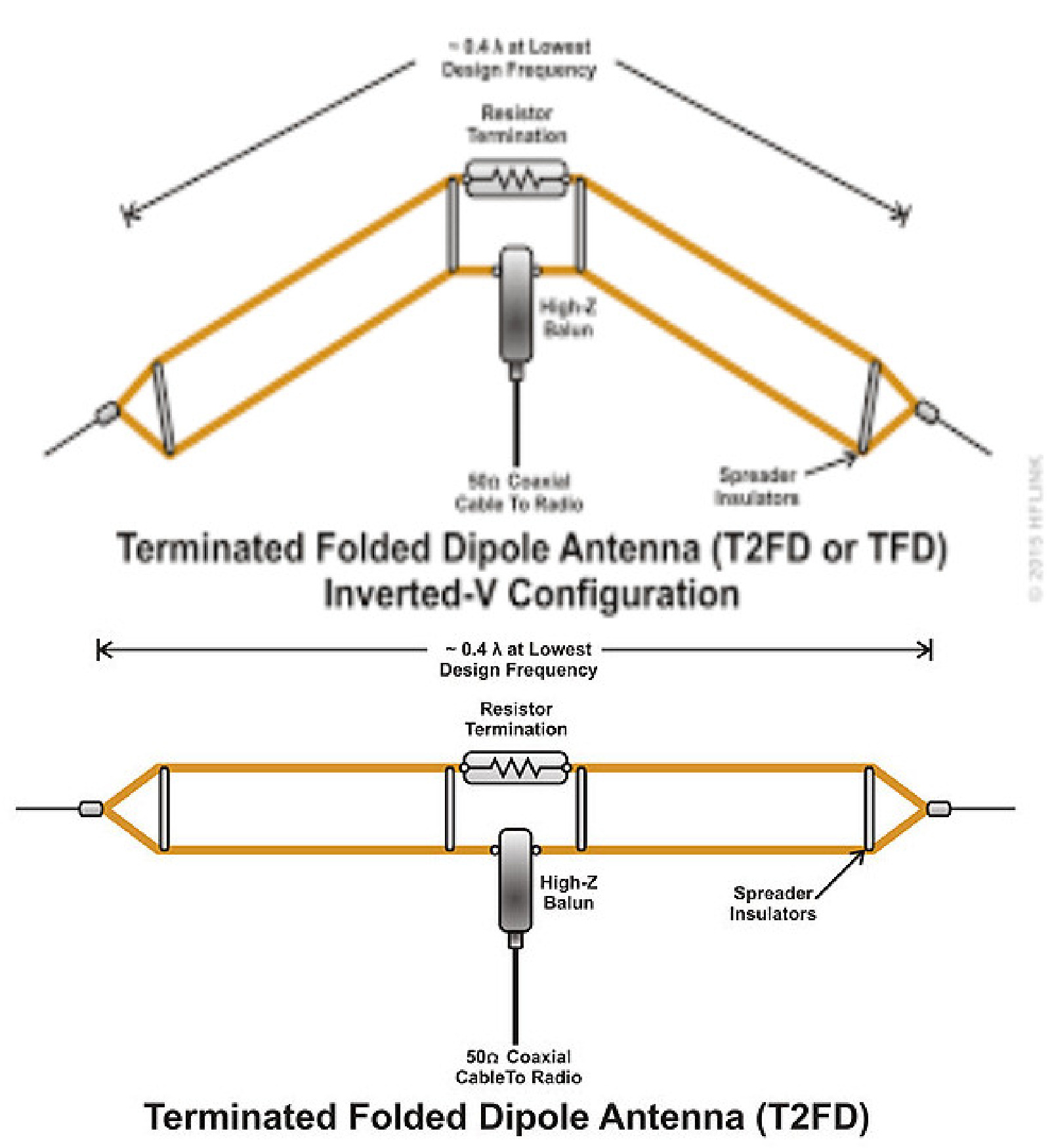

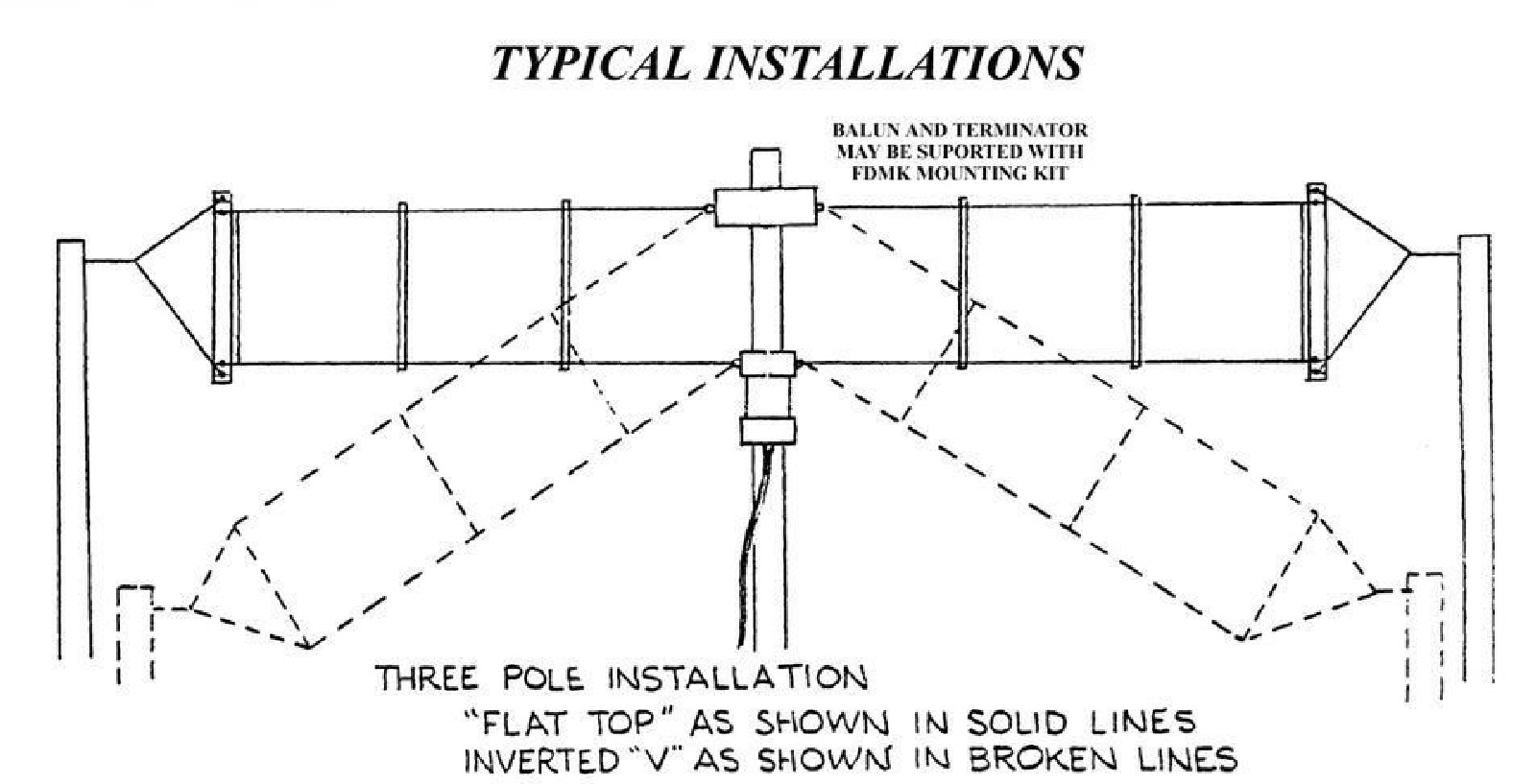

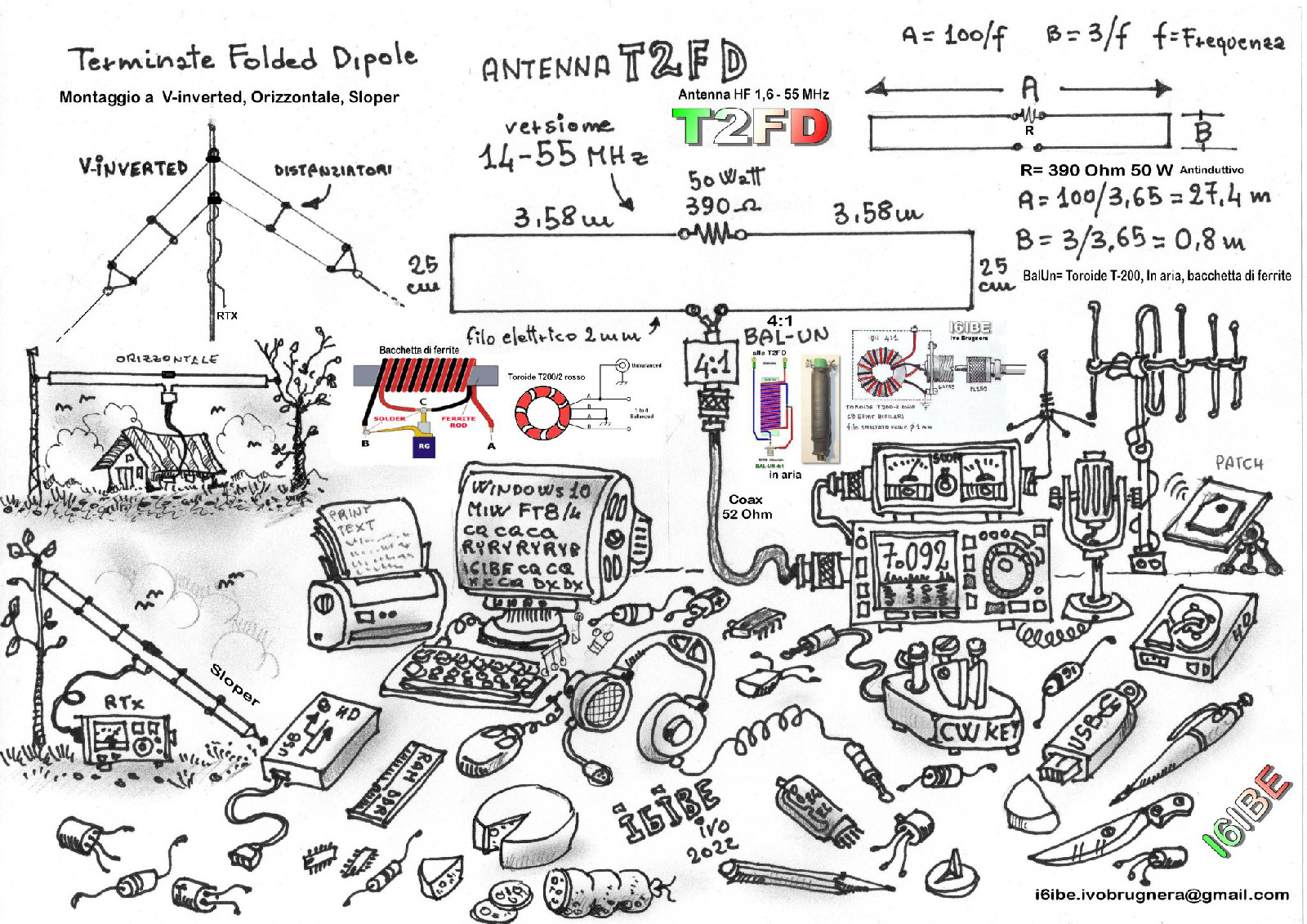

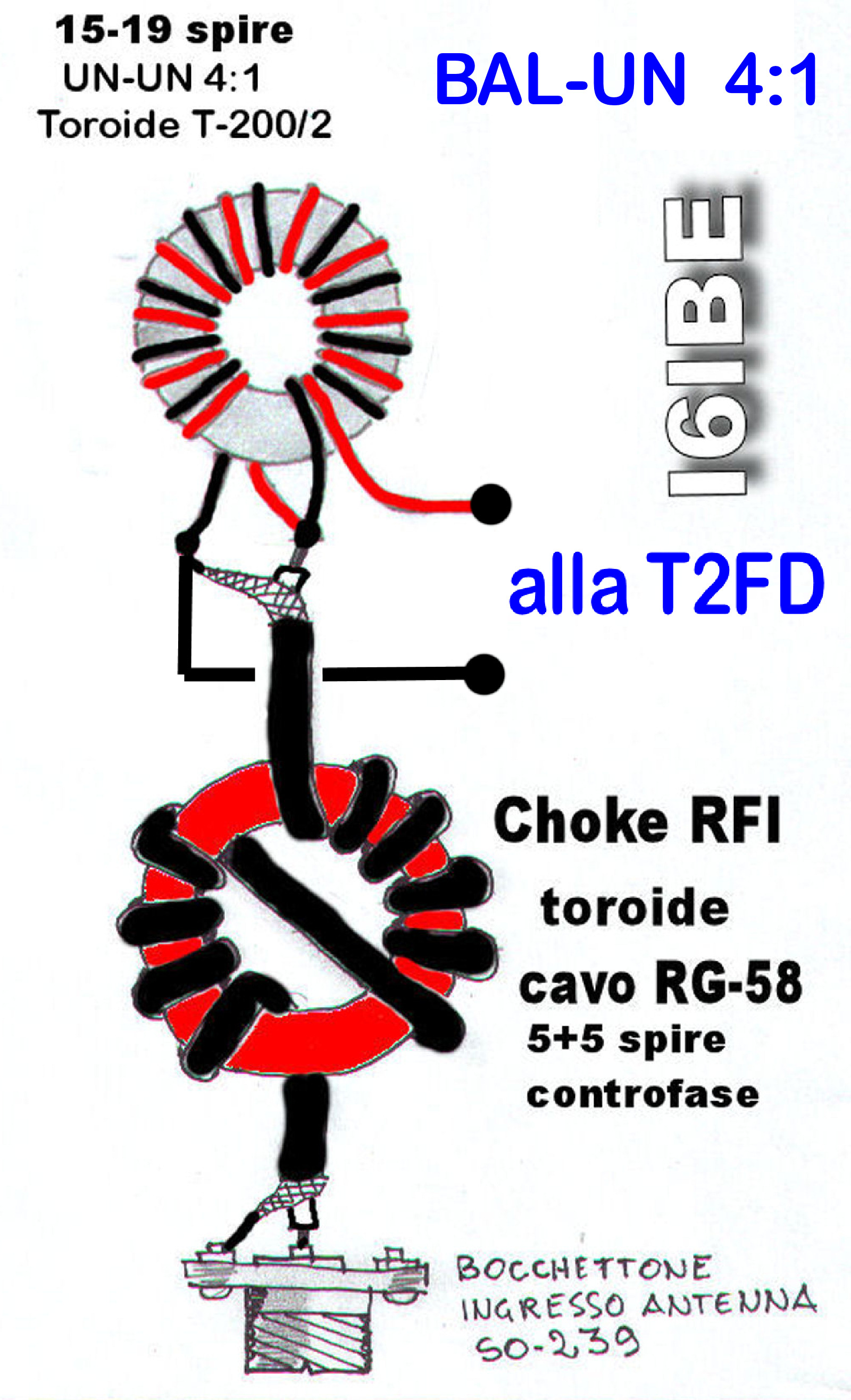

Antenna HF T2FD Terminated Folded Dipole. Dipolo ripiegato terminato, filare a basso costo, bande operate 1,6 - 55 MHz, formule, misure e calcoli nel disegno, procuratevi un RESISTORE da 390 Ohm antinduttivo e buon divertimento, 73 Ivo I6IBE Ottobre 2022
 |
 |
 |
 |
 |
 |
Antenna filareb T2FD HF 0-30 MHz i6ibe |
 |
 |
 |
|
 |
|
